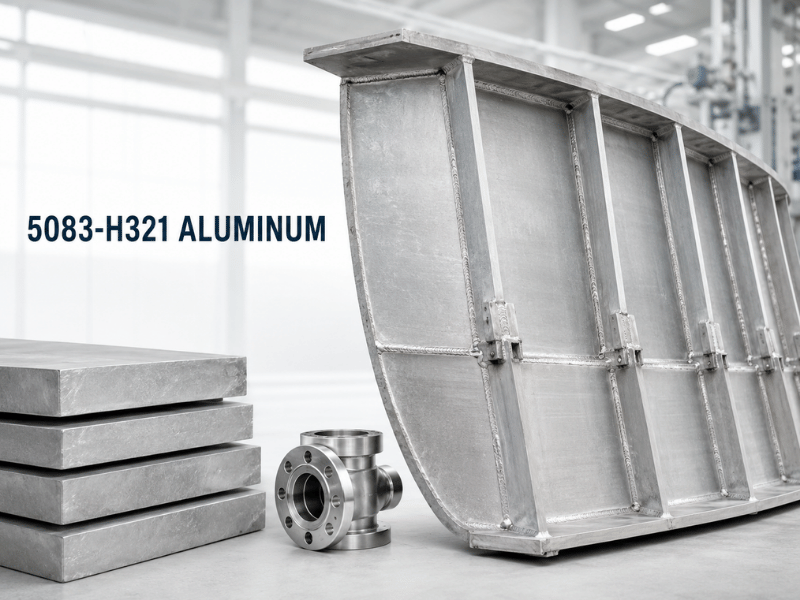

5083-H321 알루미늄이란 무엇인가?
H321은 5083 합금의 해양 구조용 판재 템퍼로, 4.0~4.9%의 마그네슘에 망간과 크롬을 포함한 비열처리형 Al-Mg 합금입니다. 강도는 석출 처리而非 변형 경화에 의해 확보되며, 이 합금은 일반적인 비열처리형 등급 중 가장 강하고 내해수성이 우수한 등급에 속합니다.
이러한 마그네슘 함량은 5083을 약 65°C 이상에서 유지될 때 입계에 β상이 석출되는 감수화(sensitization)에 취약하게 만들므로, 강도와 부식 거동은 지정된 템퍼에 따라 달라집니다. 선체 및 해양 구조물 작업의 경우, 일반 목적의 변형 경화 템퍼가 아닌 해양 인증을 갖춘 H321 템퍼가 그 뒤에 있는 자격 요건을 담당하는 버전입니다.
H321 템퍼 이해하기
H321은 판재가 변형 경화된 후 저온 처리로 안정화되었음을 의미합니다. 5083의 경우 H321은 표준 해양 구조용 판재 템퍼로, 대략 H32 수준의 강도에 도달하지만 해수 사용을 위해 생산 및 시험되며, 박리 및 응력부식균열(SCC)에 대한 개선된 저항성과 용접 시 우수한 치수 안정성을 갖습니다.
안정화 공정은 H321을 일반 H32와 구분짓습니다. 이는 변형 경화 특성을 안정적으로 유지하여 판재가 사용 수명 동안 상온에서 연화되지 않도록 하며, 해양 사용 시 SCC에 대한 판재의 저항성과 용접 및 피팅 시 평탄도를 뒷받침합니다.
H321과 H116은 해양 인증을 갖춘 두 가지 5083 템퍼로, 둘 다 ASTM G67 입계부식 시험을 통과합니다. 반면 H32와 H34는 해양 부식 인증이 없는 일반 목적의 변형 경화 템퍼입니다. 강도 차이가 아니라 바로 이 인증이 조선소가 수중 선체 판재에 H321 또는 H116을 지정하는 이유입니다.

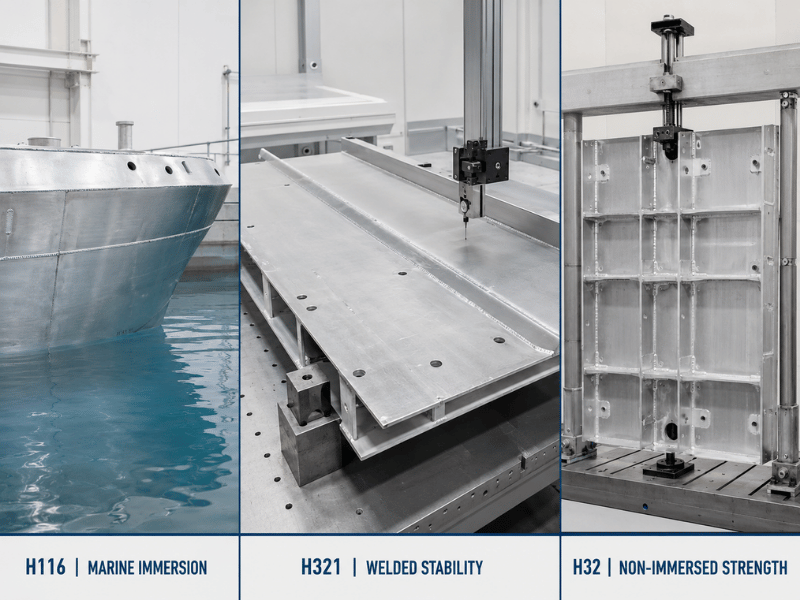

H321과 H32의 차이점
H32는 약 1/4 경도로 변형 경화 후 안정화 처리되어 H321(약 215~228 MPa)보다 약간 높은 대표 항복강도(약 235 MPa)를 제공하지만, H32는 일반 판재 템퍼로 해양 인증을 받지 않았습니다. H321은 수중 선체 구조물에 필요한 해양 부식 시험과 판재 평탄도를 위해 약간의 강도를 양보합니다. 부품이 연속 해수에 노출될 때는 H321 또는 H116이 선택되며, H32 또는 H34는 더 높은 강도가 사양을 주도하는 비수중 구조물에 사용됩니다. 두께 및 템퍼 세부 사항은 5083 판재 선택 가이드 를 참조하십시오.
5083-H321 기계적 특성
| 속성 | 5083-H321 (대표값) |
|---|---|
| 밀도 | 2.66g/cm³ |
| 최대 인장 강도 | 317 MPa (46 ksi) |
| 항복 강도 (0.2% 오프셋) | 228 MPa (33 ksi) |
| 파단 신율 | 12-16% |
| 탄성 계수 | 70 GPa (10.2×10⁶ ksi) |
| 피로 강도 (5×10⁸ 사이클) | 160 MPa (23 ksi) |
| 전단 강도 | 190 MPa (28 ksi) |
| 브리넬 경도 | 85–89 HB |
| 열 전도성 | 117 W/m·K |
| 용융 범위 | 570–640°C |
항복강도는 대부분의 5083-H321 선택을 결정합니다. 약 215~228 MPa로 해양 인증을 받은 5xxx 템퍼 중 가장 높은 항복강도를 제공하므로 적절한 중량으로 선체 및 압력용기 하중을 견디며, ASTM B209 최소값(215 MPa)이 설계 기준으로 작용하고 실제 로트는 MTC(재질시험성적서)로 확인됩니다.

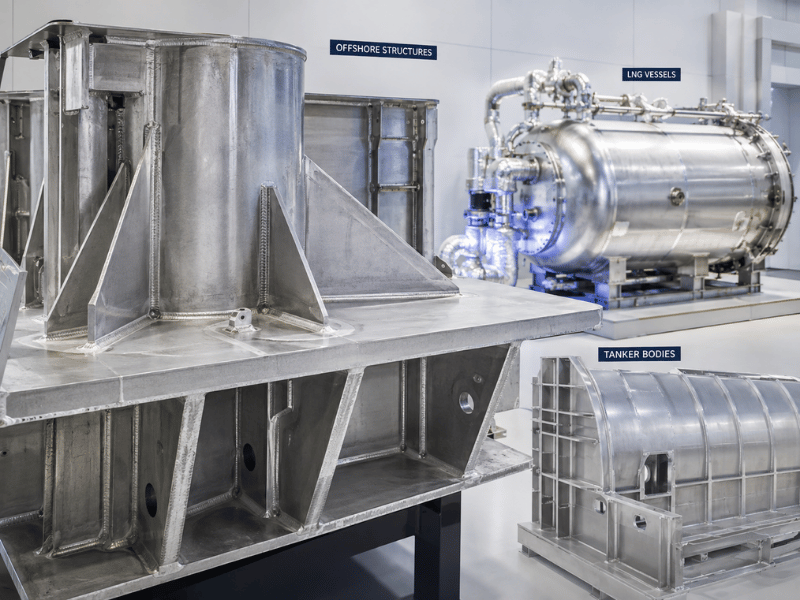

5083-H321의 사용처
조선 및 해양 구조물
5083-H321은 선박 및 해양 플랫폼의 기본 선체 및 상부구조 판재입니다. 강도, 내해수 부식성, SCC 저항성의 조합은 연속 해수 접촉 상태의 선체 판재, 갑판, 격벽 및 브래킷의 표준으로 만듭니다. 해양 인증이 없는 템퍼는 입계부식 위험이 있습니다. 더 넓은 합금 선택에 대해서는 해양 등급 합금 선택 가이드를 참조하십시오.
압력용기 및 극저온 서비스
이 합금은 극저온까지 인성을 유지하므로 H321은 LNG 탱크, 극저온 압력용기, 저온 연성이 중요한 철도 또는 탱커 차체에 사용됩니다. 용접성이 우수하여 대형 용접 구조물이 이음부를 통해 강도를 유지할 수 있으며, 이는 화학 및 운송 장비에도 적용되는 이유입니다.
5083 템퍼 선택
| 성질 | 처리 방법 | 인장강도 (대표값) | 항복강도 (대표값) | 해양 인증 | 최상의 대상 |
|---|---|---|---|---|---|
| O | 소둔 처리, 완전 연질 | 275 MPa | 125 MPa | 없음 | 딥 포밍, 복잡한 벤딩 |
| H116 | 변형 경화, 해양 시험 완료 | 305 MPa | 215 MPa | 예 (ASTM G67) | 수중 선체 판재 |
| H321 | 변형 경화 + 안정화 | 305–317 MPa | 215–228 MPa | 예 (ASTM G67) | 해양 구조용 판재, 치수 안정성 |
| H32 | 1/4 경도 + 안정화 | 315 MPa | 235 MPa | 없음 | 비수중 구조물, 더 높은 강도 |
| H34 | 1/2 경도 + 안정화 | 340 MPa | 270 MPa | 없음 | 평평한 강성 부품, 최대 강도 |
대표값은 Linsy 카탈로그 / AA 기준이며, 특정 로트는 MTC로 확인하십시오.
H321이 적합한 적용 분야
- 해당 부품은 연속 또는 준연속 해수 환경(선체 외판, 갑판, 해양 구조물)에 노출되며, 해양 내식성 인증과 판재 평탄도가 요구됩니다.
- 해당 구조물은 용접 방식으로 제작되며, 이음부를 통해 강도와 치수 안정성을 유지해야 합니다.
다른 템퍼가 더 적합한 경우
- H116 — 동일한 해양 인증을 보유하나 판재 평탄도와 공급 규격이 다소 상이한 소재로, 수중 선체에 적용되는 일반적인 대체재입니다.
- H32 / H34 — 비수중 부품에 적용되며 더 높은 항복강도가 요구되는 경우 사용됩니다. H34는 평판형 강성 부품에 있어 해당 계열 최고 강도를 제공합니다.
- O — 형상이 딥 드로잉 또는 긴밀한 벤딩을 요구하며, 가공경화성 템퍼의 경우 균열이 발생할 수 있습니다.

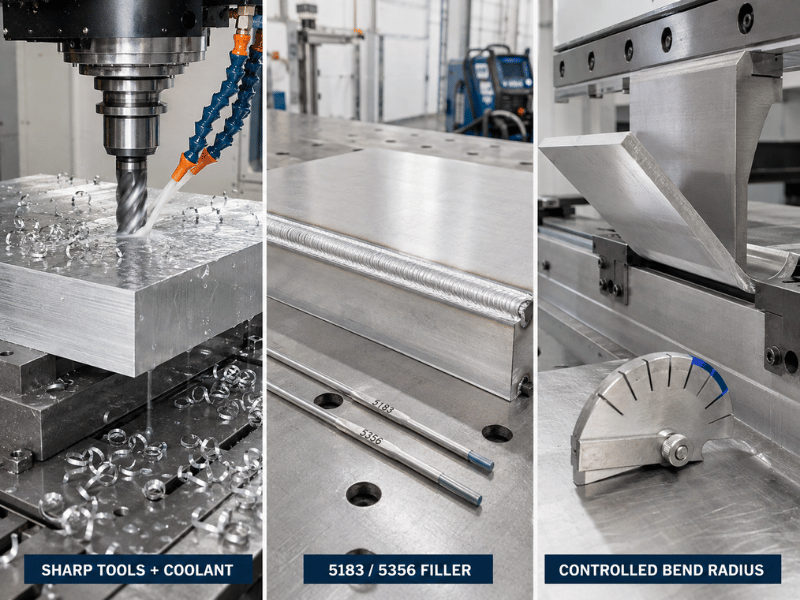

5083-H321의 가공 및 제작
5083-H321의 기계가공 성능은 보통 수준입니다. 점성이 있고 가공경화되는 조직 특성상 절삭날에 재료가 융착되는 구성인선(공작물 재료가 공구에 달라붙어 표면 품질을 저하시키는 현상)이 발생하기 쉬우므로, 예리한 인서트, 포지티브 레이크 각, 절삭유 사용이 필수적이며, 칩이 플루트에 융착되지 않도록 적절한 속도와 무체류 조건을 유지해야 합니다.
용접성은 이 합금의 강점 중 하나입니다. TIG 및 MIG 용접 모두 건전한 이음부를 형성하며, 마그네슘 함량에 상응하는 5xxx계 필러(5183 또는 5356)를 사용하여 감수성을 방지합니다. 용접 열영향부(용접부 인접 영역)는 일부 가공경화를 상실하고 융합선 부근에서 어닐링 상태에 가깝게 회귀하지만, 그 감소폭은 열처리형 6xxx-T6 이음부보다 훨씬 완만하여 용접 구조물은 모재 강도의 약 80~90%를 유지합니다.

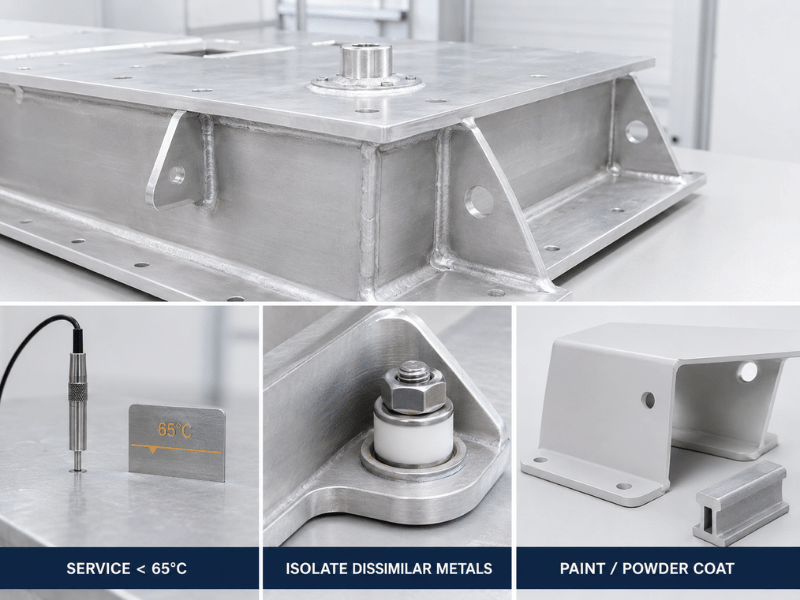

내식성은 대부분 합금 자체에 내재되어 있으나 두 가지 제한 사항이 적용됩니다. 지속 사용 온도는 약 65°C(150°F) 미만으로 유지하여 입계부식(IGC)을 유발하는 β상 감수화를 방지해야 하며, H321이 연속 해수 환경에 노출되는 경우 일반 H 템퍼가 아닌 해양 인증 등급이 규격의 근거가 됩니다. 스테인리스강과 같은 귀금속과의 접촉은 갈바닉 부식을 방지하기 위해 실링 또는 코팅으로 절연해야 합니다.
성형성은 가공경화형 판재로서는 우수하지만 O 템퍼 수준에는 미치지 못합니다. 최소 벤딩 반경은 어닐링 소재보다 크며 — 대략 H32와 유사한 벤딩 여유도를 가지나 O보다는 큼 — 높은 항복강도로 인해 성형 부위에서 스프링백이 더 크게 발생합니다. 부품을 롤링 또는 벤딩하는 경우, 안정화 처리된 판재의 강도가 프레스 셋업에 반영되어야 합니다.
5083-H321의 장점 및 한계
| 속성 | 이점 | 제한 사항 |
|---|---|---|
| 강도 (비열처리형) | 해양 인증 5xxx계열 중 최고 항복강도 (215–228 MPa) | 항복강도는 6xxx-T6 등급보다 낮음 |
| 내식성 (해수) | 우수함; 응력부식균열(SCC) 및 박리부식에 대해 해양 인증 보유 | 약 65°C 초과 지속 노출 시 감수화 발생 |
| 용접성 | 우수함; 열영향부 연화가 6xxx-T6보다 훨씬 완만함 | 열영향부는 융합선 부근에서 가공경화를 상실하며, 이음부 강도는 모재의 약 80–90% |
| 성형성 | 가공경화형 판재로서는 우수함 | O보다 큰 벤딩 반경; 스프링백 증가 |
| 극저온 인성 | LNG 온도까지 인성 유지 | — |
| 가공 | — | 보통 수준; 점성 칩 발생, 예리한 공구 필수 |
| 가용성 | 해양용 판재, 시트, 바 형태로 재고 보유 | 장식용 아노다이징 합금이 아님 |
| 비용 | 경쟁력 있는 해양용 등급 | 5052의 저가 대체재가 아님 |
결론
5083-H321은 일반적인 비열처리형 합금 중 최고 강도와 해수 등급 내식성, 우수한 용접성을 결합한 소재로, 선체, 해양 구조물, 극저온 압력용기의 표준 선택재입니다. 그 한계도 명확합니다: 지속 사용 온도는 감수화 방지를 위해 약 65°C 미만으로 유지해야 하며, 기계가공 성능은 보통 수준이므로 적절한 후공정 지원이 합금 자체만큼 중요합니다.
공급업체가 해양용 5083 전 범위와 관련 가공을 모두 지원하는 경우 이러한 절충은 쉽게 관리할 수 있습니다: Linsy Aluminum은 5083-H321을 판재, 시트, 바 형태로 공급하며, 재고 및 맞춤 치수 모두 낮은 최소 주문 수량으로 제공하고, 사내 CNC 가공, TIG 및 MIG 용접, 레이저 절단, 아노다이징 및 분체 코팅과 같은 표면 처리를 지원합니다. 모든 주문에는 MTC가 동봉되며, SGS 시험 보고서는 요청 시 추가 비용으로 제공됩니다. 맞춤형 5083 주문은 일반적으로 10~60일의 리드타임이 소요됩니다. 특정 형태, 템퍼 또는 가공 상태의 5083-H321이 필요한 경우 Linsy의 5083 알루미늄 제품; 페이지를 참조하시기 바랍니다. 도면 및 사양은 Linsy로 송부하여 등급 적합성 및 리드타임 확인을 받을 수 있습니다.
자주 묻는 질문
5083-H321이 해양용으로 적합한 이유는 무엇인가요?
해수 부식에 대한 내성을 가지며 저온에서 취성화 없이 인성을 유지합니다. 해양 인증 템퍼(ASTM G67 입계부식 시험 통과)로서 H321은 연속 해수 환경에서 응력부식균열에 대한 내성을 보유하며, 이는 선체 외판과 해양 구조물의 기본 선택재가 된 이유입니다.
5083-H321은 H116 및 H32와 어떻게 비교되나요?
H321과 H116은 모두 해양 인증을 받은 5083 판재 템퍼입니다. H32는 해양 내식성 시험 없이 일반 용도로 사용되는 가공경화형 템퍼로, 통상 항복강도가 약간 더 높습니다(약 235 MPa 대 215–228 MPa). 수중 해수 환경에는 H116 또는 H321이 선택되며, 비수중 구조물에서 강도가 우선시되는 경우 H32 또는 H34가 사용됩니다.
5083-H321은 용접이 가능하며, 어떻게 용접하나요?
가능합니다. H321은 모재의 마그네슘 함량에 상응하는 5xxx계 필러 — 일반적으로 5183 또는 5356 — 를 사용하여 TIG 또는 MIG 용접이 가능합니다. 5083은 비열처리형 합금이므로 열영향부가 6061-T6 이음부처럼 연화되지 않아 용접 강도가 모재에 근접하게 유지됩니다.
5083-H321은 아노다이징이 잘 되나요?
5083-H321은 장식용 외관 아노다이징에는 사용되지 않습니다. 높은 마그네슘 함량으로 인해 6061의 밝은 장식적 외관 대신 회색의 불균일한 마감으로 아노다이징되므로, 대부분의 구매자는 색상 및 내마모성을 위해 H321에 도장 또는 분체 코팅을 적용하며, 내식성은 자연 산화피막에 의존합니다.
5083-H321 서비스에 적용되는 온도 제한은 무엇인가요?
지속 사용 온도는 약 65°C(150°F) 미만으로 유지해야 합니다. 그 이상에서는 높은 마그네슘 함량으로 인해 결정립계에 β상이 석출되어 감수화 — 입계부식 및 응력부식균열 — 가 유발될 수 있으므로, 설계 단계에서 사용 온도가 명시되어야 합니다.
맞춤형 5083-H321 주문에 적용되는 리드타임은 무엇인가요?
비재고 치수 및 템퍼의 경우, 맞춤형 5083 생산은 합금, 치수, 가공 범위에 따라 일반적으로 10~60일이 소요됩니다. Linsy는 모든 주문에 MTC를 동봉하며, 요청 시 SGS 보고서를 제공할 수 있습니다.
