6061-T651, yapısal, denizcilik ve hassas işlenmiş bileşenlerde en çok kullanılan ısıl işlem uygulanabilir alüminyum temperlerinden biridir. Bu kılavuz; T651 tanımının ne anlama geldiğini, gerçek özelliklerini, 6061-T6 ile karşılaştırmasını ve hangi alanlarda tercih edilmesi gerektiğini kapsar — böylece doğru temperi belirleyebilir, gereğinden fazla veya eksik alım yapmazsınız.
6061-T651 Ne Anlama Gelir
“6061-T651” içinde, rakamlar alaşım ailesini, sonek ise temperi belirtir. 6061, magnezyum-silisyum alaşımıdır (Mg₂Si ana güçlendirici çökeltidir); T651, malzemenin çözelti ısıl işlemine tabi tutulduğu, yapay olarak yaşlandırıldığı ve ardından yaşlandırma öncesi veya sonrası %1–3 oranında gerilerek gerilim giderme uygulandığı anlamına gelir. Bu germe işlemi “51” ifadesinin tüm amacıdır: parçayı, su verme sırasında kilitlenen iç gerilimi gevşetecek kadar kalıcı olarak deforme eder; böylece çubuk veya plaka, kesildiğinde ya da kaynaklandığında düz ve boyutsal olarak stabil kalır.
Ekstrüzyonlar için eşdeğer gerilim giderilmiş temper T6511'dir (şekle bağlı olarak germe veya sıkıştırma). Temel 6061 alaşımı ve mukavemeti değişmez — yalnızca kalıntı gerilim durumu farklıdır.
Bileşim ve Fiziksel Özellikler
6061, mukavemet ve korozyon davranışı için küçük bakır, krom ve manganez ilaveleri içeren dengeli bir Mg-Si alaşımıdır.
| Element | Tipik aralık (6061) |
|---|---|
| Silisyum (Si) | 0.40–0.80% |
| Magnezyum (Mg) | 0.80–1.20% |
| Bakır (Cu) | 0.15–0.40% |
| Krom (Cr) | 0.04–0.35% |
| Manganez (Mn) | 0.15% maks. |
| Demir (Fe) | 0,70% maks. |
| Çinko (Zn) | 0,25% maks. |
| Alüminyum (Al) | Denge |
| Mülkiyet | Tipik değer (T6 / T651) |
|---|---|
| Yoğunluk | 2,70 g/cm³ |
| Erime aralığı | 580–650 °C |
| Termal iletkenlik | ~170 W/m·K |
| Elektriksel iletkenlik | ~–43 IACS |
| Genleşme katsayısı | 23,6 µm/m·K |
| Elastisite modülü | 68,9 GPa |
Mekanik Özellikler
T651 ve T6 esasen aynı mukavemete sahiptir — gerilim giderme germesi tepe mukavemetini anlamlı şekilde değiştirmez. Aşağıdaki değerler plaka ve çubuk için tipiktir; minimum belirtilen değerler kesit kalınlığı arttıkça düşer, bu nedenle her zaman kendi formunuz ve kalınlığınız için verilen rakamları okuyun.
| Mülkiyet | Tipik (T6 / T651) |
|---|---|
| Çekme mukavemeti | ~310 MPa |
| Akma mukavemeti | ~276 MPa |
| Uzama | ~12% |
| Sertlik (Brinell) | ~95 HB |

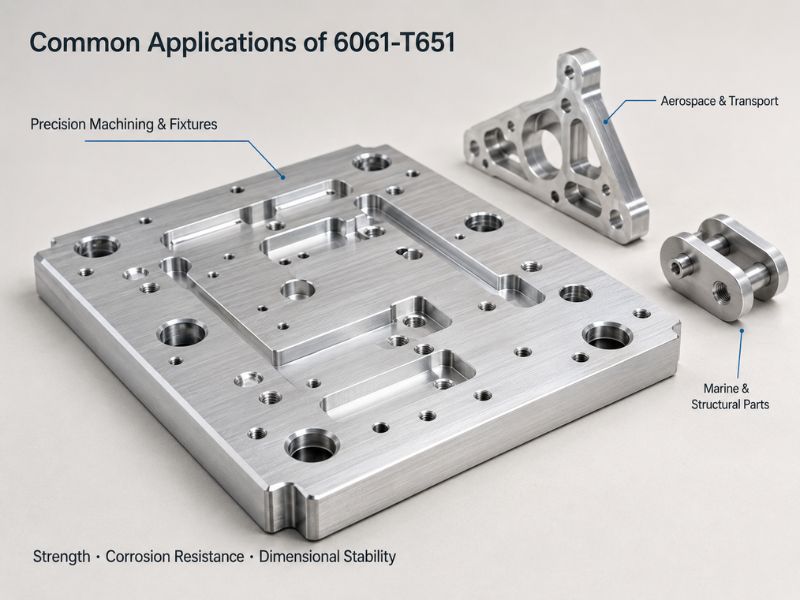

6061-T651'in Yaygın Uygulamaları
6061-T651; mukavemet, korozyon direnci ve kaynaklanabilirliğin hepsinin önemli olduğu ancak parçanın aynı zamanda sıkı toleransı koruması gereken yerlerde tercih edilir:
- Havacılık ve ulaşım — ağırlık ve stabilite önem taşıyan uçak yapıları, braketler ve bağlantı parçaları.
- Denizcilik donanımı — tekne bileşenleri ve çerçeveler; 6061’in sudaki korozyon direnci sağlamdır, ancak sürekli su altı hizmetlerde 5xxx serisinin yerini tutmaz.
- Hassas işleme — kalıp tabanları, mastar ve fikstür plakaları, CNC işlenmiş parçalar ve otomasyon çerçeveleri; burada kalıntı gerilim distorsiyonu işi hurdaya çıkarabilir.
- Yapısal ve kaynaklı montajlar — yerinde kesilip kaynaklanan çerçeveler, destekler ve borular.

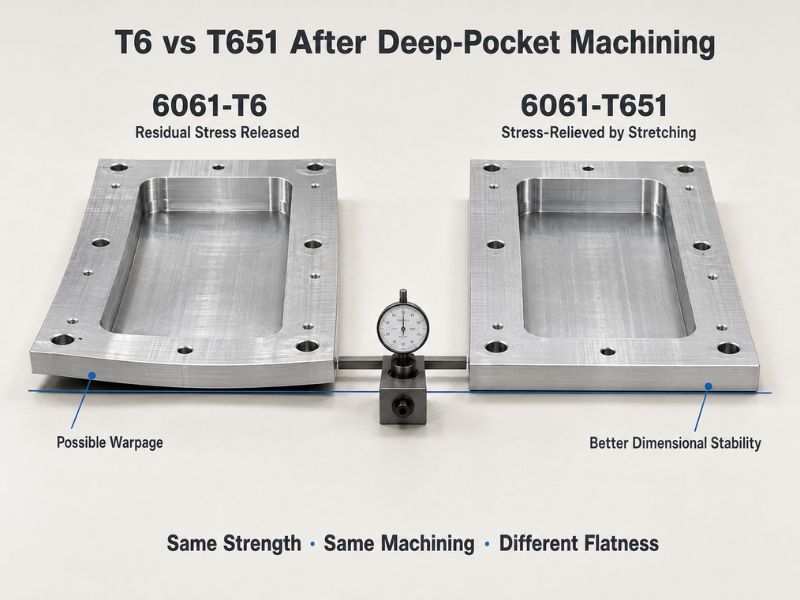

6061-T651 vs 6061-T6
6061-T651 ve 6061-T6, neredeyse aynı mukavemete sahip aynı alaşımdır. Gerçek fark, kalıntı gerilim ve işleme ile kaynak sırasında parçaya olanlardır.
Kısa cevap. 6061-T651, su verme kaynaklı iç gerilimi gideren kontrollü bir germe (%1–3) uygulanmış 6061-T6’dır. Çekme ve akma mukavemeti esasen aynıdır. T651'in avantajı boyutsal stabilitedir: malzeme kaldırıldığında çok daha az eğilme gösterir, bu nedenle sıkı toleransları korur. T6, genel yapısal işler için daha düşük maliyetli varsayılan seçenektir; T651, hassas işleme, düzlük veya işleme sonrası stabilite parçanın kabul edilip edilmediğini belirlediğinde ekstra maliyete değer.
| Özellik | 6061-T6 | 6061-T651 |
|---|---|---|
| Isıl işlem | Çözelti + yaşlandırma | Çözelti + %1–3 germe + yaşlandırma |
| Çekme mukavemeti | ~310 MPa | ~310 MPa |
| Akma mukavemeti | ~276 MPa | ~276 MPa |
| Kalıntı gerilim | Daha yüksek (su vermeden) | Önemli ölçüde daha düşük ('ten fazla giderilmiş) |
| Boyutsal kararlılık | İyi | Mükemmel |
| İşleme distorsiyonu | Eğilebilir/yaylanabilir | Minimum; ±0,05 mm sınıfı toleransları korur |
| Kaynaklanabilirlik | İyi | İyi (T6 ile aynı) |
| Tipik formlar | Sac, plaka, çubuk, boru, ekstrüzyon | Öncelikle plaka, çubuk, rod |
| Göreceli maliyet | Standart | ~–20 daha yüksek |
Aralarında seçim yapmak. Standart yapısal parçalar, maliyet hassasiyeti olan projeler ve sıkı toleransların kritik olmadığı genel imalat için T6'yı seçin — bisiklet çerçeveleri, braketler, otomotiv ve denizcilik yapıları. Atölyeniz ağır işleme yapıyorsa, parça ince cidarlı veya dar toleranslıysa veya düzlüğün kesme ve kaynak sonrası korunması gerekiyorsa T651'i seçin — kalıp tabanları, fikstür plakaları, havacılık detayları ve hassas otomasyon bileşenleri. Her ikisi de kaynaklanabilir, bu nedenle kaynak tek başına temperi belirlemez; sonraki işleme altındaki stabilite belirler.

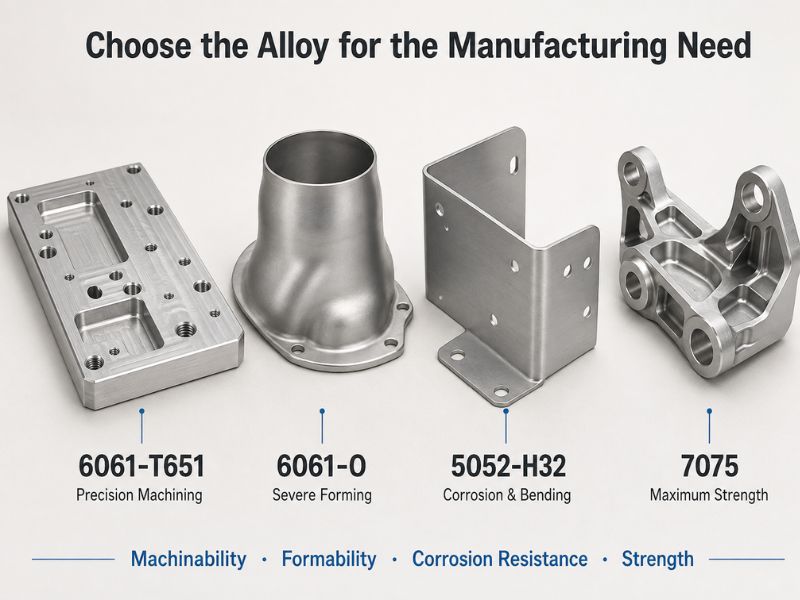

6061-T651 Diğer Temperler ve Alaşımlarla Nasıl Karşılaştırılır
Diğer 6061 temperleri ve yaygın bir alternatifle karşılaştırıldığında, ödünleşimler şekillendirilebilirlik, mukavemet ve maliyettir.
| Temper / alaşım | Şekillendirilebilirlik | Güç | İşlenebilirlik | Korozyon direnci |
|---|---|---|---|---|
| 6061-T651 | Orta düzeyde | Yüksek | İyi (stabil) | Mükemmel |
| 6061-O | Mükemmel | Düşük | Mükemmel | İyi |
| 5052-H32 | İyi | Orta | İyi | Çok iyi |
Parça sıkı bükümler veya derin çekme gerektiriyorsa, 6061-O daha düşük mukavemete rağmen çok daha iyi şekillenir. Maksimum mukavemet gerekiyorsa, 7075 daha güçlüdür ancak daha pahalıdır ve daha az serbest işlenir. Çoğu yapısal ve işlenmiş iş için, 6061-T651’in dengesi havacılık, otomotiv ve genel imalatta bu kadar yaygın olmasının nedenidir.

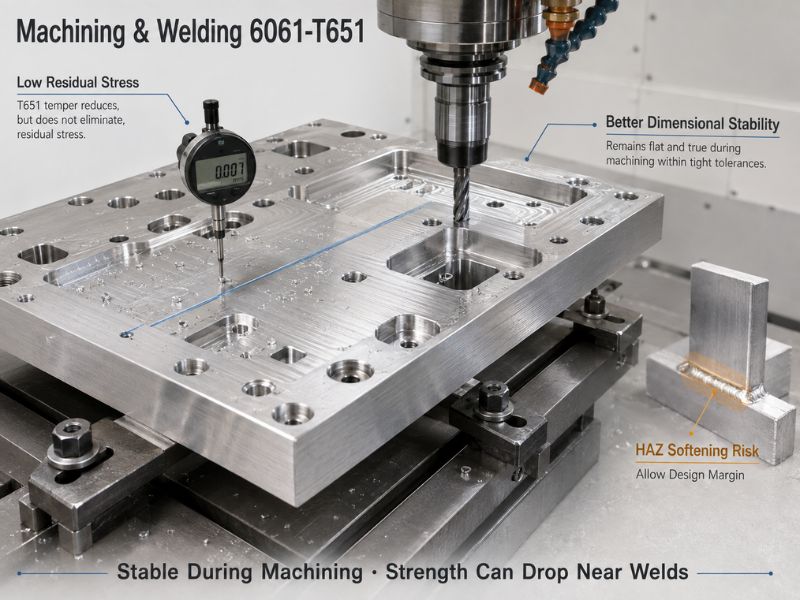

6061-T651 ile Çalışma
- İşleme. T651, standart takımlarla temiz işlenir. Düşük kalıntı gerilimi, hassas CNC işleri için tercih edilmesinin nedenidir — parça kesilirken yerinde kalır.
- Kaynak. 6061-T6 ve T651 benzer şekilde iyi kaynaklanır (her ikisi de İyi). Isıdan etkilenen bölgenin O koşuluna doğru yumuşadığını unutmayın; bu nedenle tasarımı, temperin teslim alınan değerlerine değil, kaynak sonrası mukavemet kaybına göre yapın.
- Şekillendirme. Orta düzeyde şekillendirilebilirlik. Ağır bükümler malzemeyi işleme sertleştirir; geometri gerektiriyorsa şiddetli şekillendirme öncesinde tavlama yapın. Büküm sınırını aşmamak için uzamayı takip edin.
- Yüzey işleme. Berrak, eşit bir kaplamaya anodize olur; 6061 yaygın bir anodize yapısal alaşımdır.
Sonuç
Ödünleşim basittir: 6061-T651 size yüksek mukavemet, iyi korozyon direnci ve temiz işlenebilirlik sunar, ancak yalnızca orta düzeyde şekillendirilebilirlik ve T6'ya kıyasla küçük bir maliyet farkı vardır. Yük altında ve kesme sırasında stabilite, derin bükümden veya en düşük fiyattan daha önemli olduğunda yapısal, denizcilik ve işlenmiş parçalar için bunu seçin.
At Linsy Aluminum, we supply 6061-T651 in sheet, bar, tube, and profile, with other 6061 tempers (T4, T6, T6511) available across wire, square and round bar, tube, and flat bar. Mill Test Certificates come standard, and SGS or third-party composition and mechanical reports are available on request. Our team reviews your drawing, recommends the right temper and size, and helps you avoid over-specifying. Çizimi ve gereksinimleri gönderin, stok kontrolü ve teklif ile geri dönüş yapacağız.
Sıkça Sorulan Sorular
Is 6061-T651 stronger than 6061-T6?
No — they are essentially the same strength. Typical tensile is ~310 MPa and yield ~276 MPa for both. T651’s stretch relieves residual stress but does not raise peak strength; its edge is dimensional stability, not load capacity.
T651'i T6 yerine ne zaman seçmeliyim?
Choose T651 when the part will be heavily machined, thin-walled, or held to close tolerances, or when flatness must survive cutting and welding. Choose T6 for general structural work where cost matters more than ultra-tight tolerances.
Can 6061-T651 and T6 be welded?
Yes. Both weld similarly well (Good). Welding does not decide the temper — what differs is stability during later machining, where T651 distorts far less.
How does 6061-T651 compare to 6061-O?
6061-O is fully annealed: much lower strength but excellent formability, used when the part must be bent or drawn before being heat-treated to T6/T651. T651 is the high-strength, moderate-formability service temper.
What applications is 6061-T651 best suited for?
Precision-machined parts, mold and fixture plates, aerospace structures, marine hardware, and welded structural assemblies — anywhere strength, corrosion resistance, and dimensional stability all matter.
