Cos'è l'alluminio 5052?
Il 5052 è una lega della serie 5xxx con magnesio (2,2–2,8%) come principale elemento legante. È una lega Al-Mg non trattabile termicamente che acquisisce resistenza solo attraverso l'incrudimento, non tramite trattamento termico di precipitazione — il che la mantiene tra le leghe di alluminio lavorate più resistenti alla corrosione e più formabili.
Questa chimica è anche il motivo per cui il 5052 non può essere irrobustito tramite trattamento termico come il 2024 o il 6061, quindi il suo tetto di resistenza è determinato dalla quantità di lavorazione a freddo applicata dal temper — ed è esattamente il motivo per cui il temper scelto, specialmente per parti formate o saldate, conta più della lega stessa.
Comprensione del temper -O
Il temper -O indica che la lega è ricotta, o completamente addolcita. Viene prodotto riscaldando il prodotto lavorato alla temperatura di ricottura (circa 343°C / 650°F) e raffreddandolo lentamente, il che elimina gli effetti di qualsiasi precedente lavorazione a freddo e lascia il materiale nel suo stato più duttile. Per il 5052, -O è la condizione più morbida e più formabile della famiglia e funge da punto di partenza prima dell'incrudimento nei temper H3x.
Poiché il temper -O non comporta incrudimento, presenta la resistenza più bassa e l'allungamento più elevato tra tutti i temper del 5052. Questo è il compromesso insito nella condizione: si rinuncia alla capacità di carico per ottenere la capacità di piegare, imbutire e modellare senza cricche. Per le parti che vengono prima formate e poi saldate, il temper -O è solitamente il materiale di base più sicuro.
La ricottura allevia anche le tensioni residue lasciate dalla laminazione o dalla trafilatura. Ciò è importante dopo la fabbricazione perché un semilavorato privo di tensioni si deforma meno durante la lavorazione meccanica e si incurva meno attorno a una saldatura, rendendo più facili da rispettare le tolleranze a valle.
Differenze tra -O e H32
L'H32 è -O più un incrudimento e una stabilizzazione di circa 1/4 duro, che porta il carico di snervamento da circa 90 MPa a 193 MPa. La maggiore lavorazione a freddo riduce anche l'allungamento da circa 25% a 12–15%, quindi l'H32 si piega su raggi più ampi e si cricca più facilmente su forme strette. Scegliere -O quando la parte richiede imbutitura profonda o pieghe a raggio stretto; scegliere H32 quando un pannello più rigido può sostenere il carico con uno spessore inferiore e sono previste solo leggere operazioni di formatura. Per il quadro completo della famiglia, consultare la guida 5052-H32.
Proprietà meccaniche del 5052-O
| Proprietà | 5052-O (tipico) | 5052-H32 (riferimento) |
|---|---|---|
| Densità | 2,68 g/cm³ | 2,68 g/cm³ |
| Resistenza a trazione ultima | 193 MPa (28 ksi) | 228 MPa (33 ksi) |
| Resistenza a snervamento (offset 0,2%) | 90 MPa (13 ksi) | 193 MPa (28 ksi) |
| Allungamento a rottura | 22–25% | 12–15% |
| Modulo di elasticità | 68–70 GPa (10.200 ksi) | 68–70 GPa |
| Resistenza a fatica (5×10⁸ cicli) | 110 MPa (16 ksi) | 117 MPa (17 ksi) |
| Resistenza a taglio | 124 MPa (18 ksi) | 124 MPa (18 ksi) |
| Durezza Brinell | 47 HB | 60 HB |
| Conducibilità termica | 138 W/m·K | 138 W/m·K |
| Intervallo di fusione | 607–649°C | 607–649°C |
Il carico di snervamento è il valore che definisce la maggior parte delle selezioni -O. A 90 MPa è il più basso della famiglia 5052 — il prezzo della massima duttilità (allungamento 22–25%) e della migliore formabilità. Va letto come un limite go/no-go: se la parte deve sostenere un carico strutturale a peso minimo, il temper -O è la scelta sbagliata e un temper incrudito o una lega della serie 6xxx dovrebbero essere specificati al suo posto.
Dove viene utilizzato il 5052-O
Fabbricazione ad alta intensità di formatura e saldatura
Il 5052-O è la base predefinita per le parti formate prima del caricamento. Serbatoi di carburante imbutiti profondamente, recipienti in pressione, involucri complessi in lamiera e componenti nautici intricati partono tutti dal temper -O perché il semilavorato resiste a raggi stretti e a correzioni post-saldatura senza criccarsi. Quando un componente viene saldato dopo la formatura, la condizione morbida mantiene inoltre gestibile la distorsione della zona termicamente alterata (HAZ — la fascia accanto alla saldatura che si addolcisce e può deformarsi).
Servizio marino ed esposizione alla corrosione
I componenti dello scafo di imbarcazioni, le staffe esposte all'acqua salata, i raccordi navali e gli involucri per esterni si affidano al 5052-O laddove la resistenza alla corrosione conta più della resistenza di picco. La chimica Al-Mg resiste alla corrosione per vaiolatura in acqua salata molto meglio del 2024 o del 6061 contenenti rame, quindi le parti in -O resistono nelle zone di spruzzo e nei comparti di sentina senza rivestimenti pesanti. Per le strutture marine portanti, l'H32 o l'H34 subentrano solitamente quando è la rigidezza a determinare lo spessore.

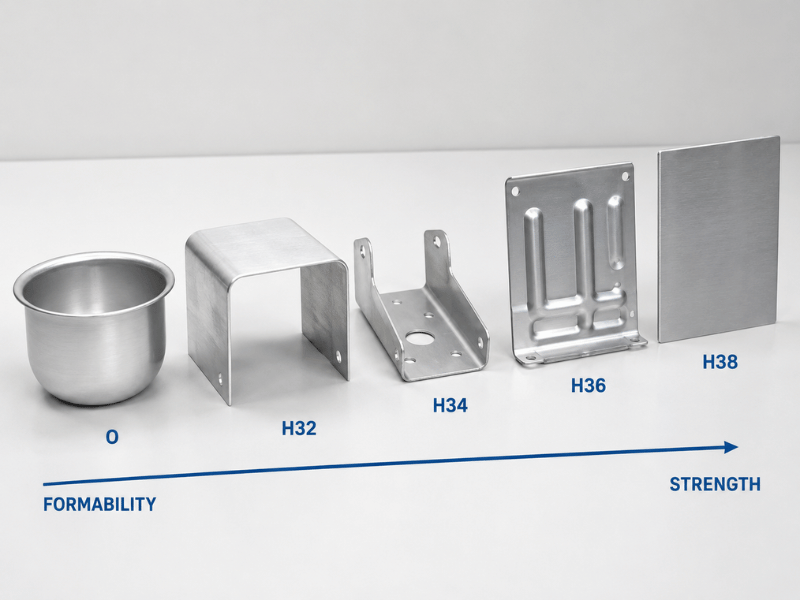

-O vs altri temper del 5052 — Come scegliere
| Temperamento | Trattamento | UTS (tipico) | Snervamento (tipico) | Il migliore per | Evitare quando |
|---|---|---|---|---|---|
| O | Ricotta, completamente morbida | 193 MPa | 90 MPa | Imbutitura profonda, formatura complessa, assemblaggi saldati | Qualsiasi uso portante |
| H32 | 1/4 duro + stabilizzato | 228 MPa | 193 MPa | Componenti in lamiera formati e saldati | È necessaria la massima resistenza |
| H34 | 1/2 duro + stabilizzato | 262 MPa | 214 MPa | Lamiera rigida portante con pieghe leggere | Sono richiesti raggi di piega stretti |
| H36 | 3/4 duro + stabilizzato | 276 MPa | 241 MPa | Pannelli che richiedono maggiore carico di snervamento | È prevista qualsiasi operazione di formatura |
| H38 | Pieno duro + stabilizzato | 290 MPa | 255 MPa | Parti piatte, rigide, non formate | La parte viene piegata in qualsiasi misura |
Quando il temper -O è la scelta giusta
- La parte richiede imbutitura profonda, pieghe a raggio stretto o sagomatura post-saldatura, operazioni che criccherebbero un temper più duro.
- L'assemblaggio viene saldato dopo la formatura e si desidera la minima distorsione HAZ e la più ampia finestra di formatura.
Quando un Altro Temperamento È Più Adatto
- H32 — è necessario un pannello formato più rigido ma si desidera comunque piegarlo; la condizione 1/4 duro aggiunge carico di snervamento con una perdita di formabilità solo modesta.
- H34 — la parte è prevalentemente piatta e portante; la lamiera più sottile e rigida sostituisce un semilavorato -O più spesso. La guida alla lamiera 5052-H34 ne illustra i limiti.
- H36 / H38 — la geometria è fissa e non formata; scegliere il carico di snervamento più elevato consentito dal disegno.
Lavorare con il 5052-O — Cosa occorre sapere
La lavorazione meccanica del 5052-O è semplice ma tende a impastarsi. La struttura morbida e duttile tende ad accumularsi sul filo di taglio (tagliente di riporto — uno strato di materiale del pezzo che aderisce all'utensile e rovina la finitura), quindi utilizzare utensili affilati, spoglia positiva e abbondante refrigerante; evitare tagli interrotti che consentono al truciolo di saldarsi al canale.
La saldatura è un punto di forza del 5052-O. La saldatura TIG (GTAW) e la saldatura MIG (GMAW) producono entrambe giunti sani con metalli d'apporto della serie 5xxx come l'ER5356; abbinare il metallo d'apporto all'ambiente di servizio piuttosto che al temper del materiale di base, poiché la saldatura stessa è essenzialmente -O dopo il raffreddamento.
La protezione dalla corrosione è in gran parte intrinseca. La superficie Al-Mg forma una pellicola di ossido stabile che respinge l'acqua salata, quindi la maggior parte delle parti in -O non richiede rivestimenti; dove contano l'estetica o la resistenza all'abrasione, sono disponibili anodizzazione o verniciatura a polvere (RAL 9016), e una pellicola protettiva in PVC protegge la superficie durante il trasporto.
La formabilità è il punto in cui il -O eccelle. I raggi minimi di piega sono i più stretti della famiglia — spesso un raggio pari allo spessore della lamiera su una pressopiegatrice ben regolata — e l'elevato allungamento tollera imbutiture profonde che spaccherebbero il materiale H3x. Mantenere le pieghe perpendicolari alla direzione di laminazione dove il disegno lo consente, poiché tale orientamento si cricca meno.
Vantaggi e Limitazioni in Sintesi
| Dimensione | Vantaggio | Limitazione |
|---|---|---|
| Formabilità | Raggi di piega più stretti e imbutiture più profonde della famiglia 5052 | — |
| Saldabilità | Eccellente con GTAW/GMAW e metalli d'apporto serie 5xxx | La zona di saldatura si raffredda a una morbidezza ~-O, riducendo la resistenza locale |
| Corrosione (acqua salata) | Eccellente; resiste alla vaiolatura molto meglio delle leghe 2xxx/6xxx | Mantenere Mg sotto il 3%; evitare stress termici prolungati ad alta temperatura |
| Rapporto resistenza-peso | Sufficiente per involucri non portanti | Carico di snervamento più basso (90 MPa) della famiglia |
| Fatica | Buono (110 MPa) per una tempra morbida | Inferiore a H32/H34 sotto carico ciclico elevato |
| Stabilità di lavorazione a macchina | Bassa tensione residua, deformazione minima | Truciolo gommoso, richiede utensili affilati e refrigerante |
| Disponibilità | Disponibile in lamiera, piastra, barra, tubo, filo | — |
| Costo | Opzione competitiva non trattabile termicamente | Non un sostituto dove è richiesta elevata resistenza |
Conclusione
Il 5052-O sacrifica la resistenza per la migliore formabilità e saldabilità nella famiglia 5052 — una scelta deliberata per parti che vengono modellate e saldate prima di sopportare carichi. Il suo limite è chiaro: con uno snervamento di 90 MPa non è una tempra strutturale, quindi abbinarlo al giusto supporto a valle conta più della sola lega.
Questo compromesso è facile da gestire quando il fornitore copre l'intera gamma 5052 e la relativa lavorazione. Linsy Aluminum opera in uno stabilimento a Shenzhen con oltre 20 anni di esperienza e fornisce 5052 in lamiera, piastra, barra, tubo, filo, coil, profilato e blocco nelle tempra O, H32 e H34. Linsy offre lavorazione CNC interna, saldatura TIG e MIG, taglio laser e trattamenti superficiali come anodizzazione e verniciatura a polvere, spedisce un MTC con ogni ordine e possiede le certificazioni ISO 9001, 14001 e 45001. I rapporti di prova SGS sono disponibili su richiesta a pagamento aggiuntivo, e gli ordini personalizzati in 5052 hanno un tempo di consegna di 10–60 giorni.
Se il tuo progetto richiede 5052-O in una forma, tempera o condizione di lavorazione specifica, esplora i prodotti in alluminio 5052 di Linsy o contatta Linsy Aluminum per richiedere un preventivo su misura per le tue specifiche.
Domande frequenti
Cosa significa la tempra -O sul 5052?
O significa ricotto e completamente addolcito. È la condizione a più bassa resistenza e massima duttilità nella famiglia 5052 e il punto di partenza prima dell'incrudimento in H32–H38.
Il 5052-O può essere trattato termicamente per aumentarne la resistenza?
No. Il 5052 è una lega Al-Mg non trattabile termicamente, quindi il trattamento termico non può aumentarne la resistenza. Una resistenza maggiore si ottiene solo con tempra per incrudimento (H32, H34, H36, H38); se serve più resistenza, specificare una tempra più dura o una lega 6xxx come la 6061-T6.
Il 5052-O è adatto alla saldatura?
Sì. Salda bene con GTAW e GMAW usando filler 5xxx come ER5356, e la condizione morbida mantiene bassa la distorsione nella zona termicamente alterata. La saldatura stessa si raffredda a una morbidezza circa pari a -O, quindi progettare considerando la resistenza locale inferiore.
Come si confronta il 5052-O con il 6061-T6?
Il 5052-O resiste molto meglio alla corrosione da acqua salata e si forma/salda più facilmente, ma il suo snervamento di 90 MPa è ben al di sotto dei ~276 MPa del 6061-T6. Scegliere 5052-O per parti marine e formate; scegliere 6061-T6 quando resistenza e rigidità sono la priorità. Vedere il guida 5052 vs 6061 per il confronto completo.
Quale raggio di piega può sopportare il 5052-O?
Tra i più stretti della famiglia — spesso un raggio pari allo spessore della lamiera su una pressopiegatrice ben regolata. Ecco perché -O è la scelta per imbutiture profonde e forme strette che si creperebbero in H32 o H34.
Quale tempo di consegna devo aspettarmi per 5052-O personalizzato?
Per dimensioni e tempra non standard, la produzione personalizzata di 5052 richiede tipicamente 10–60 giorni a seconda di lega, dimensioni e lavorazione. Linsy spedisce un MTC con ogni ordine e può organizzare rapporti SGS su richiesta.
