4040是模块化铝型材框架的主力产品。它是一种40 × 40 mm的方形型材，各面带有T型槽，处于该系列的中段——大到足以承载机器框架或工作站，小到足以保持组件轻便且经济实惠。.
应将“4040”视为截面尺寸，而非材料。两根4040型材可能在槽宽、壁厚以及挤压所用合金方面存在差异——而这三项决定了你的配件能否适配、框架能承载多少重量，以及成本是多少。.
什么是4040铝型材？
4040铝型材是一种尺寸为40 mm × 40 mm的方形铝型材，沿长度方向挤压出T型槽，因此支架、螺母和铰链可以在任意位置固定，无需钻孔。.
该截面通常采用6063-T5合金挤压成型，以6 m棒料供货，然后按需切割。槽口赋予了该系统速度优势：T型螺母滑入槽道，螺栓拧紧，几分钟内即可用手动工具完成刚性连接。.
它是型材尺寸，而非合金牌号
“4040”描述的是几何形状。它不涉及化学成分，也不存在4040变形铝合金牌号。.
该编号属于T型槽框架系列——2020、3030、4040、4080、8080——其中前两位数字表示截面宽度（毫米）。该命名与6063或6061等合金牌号没有任何关联。.
因此，一张标注“4040铝型材”的图纸只是半份规格说明。它仍需注明合金、状态和槽宽。.

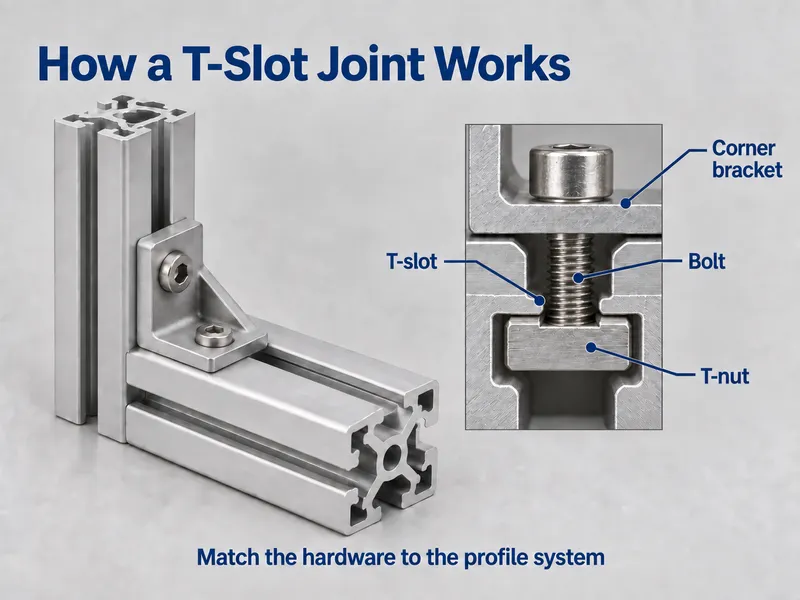

T型槽系统的工作原理
T型槽是一种具有窄口和较宽内部空腔的槽道。螺母或螺栓头沿空腔滑动，拧紧后即可将部件夹紧在停止的位置。.
正是这一细节将框架型材与普通管材区分开来。无需焊接，无需钻孔，连接点可重新定位，框架可以拆卸并在其他地方重新组装。.
典型配件：用于结构连接的T型螺母和T型螺栓，用于直角连接的角支架和角撑板，用于收口的端盖和连接件，以及用于活动部件的铰链或脚轮。大多数配件用内六角扳手拧紧。.

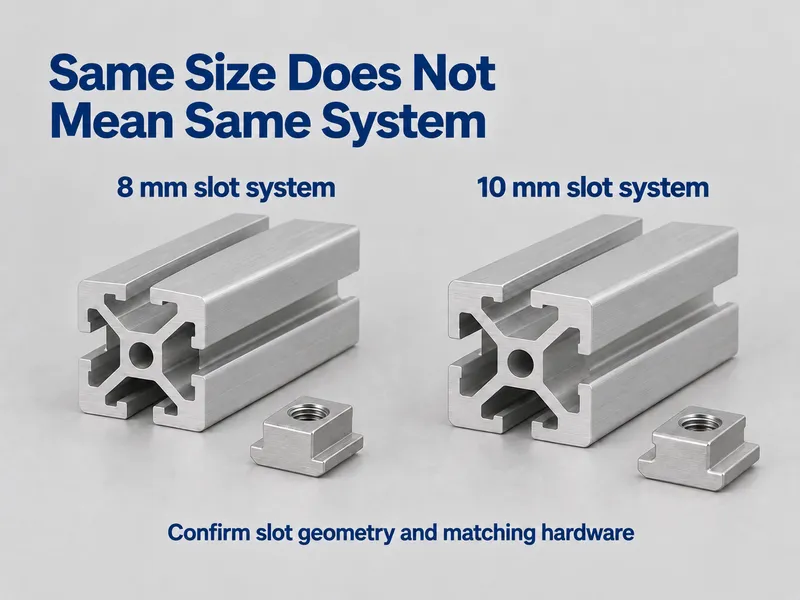

8 mm与10 mm槽口
40系列有两种槽口标准在售，配件之间不能互换。公制欧洲标准是8 mm槽口，在机器制造和自动化框架中占主导地位；部分系列则采用10 mm槽口。.
在购买任何需要嵌入槽口的配件之前，请先测量槽口宽度。一批8 mm的T型螺母无法装入10 mm的槽道，而这一错误只有在组装框架时才会暴露。.
材料：合金与状态
几乎所有4040型材都采用 6063, 挤压成型，这是一种可热处理Al-Mg-Si合金，选用它是因为其挤压性能和表面质量，而非峰值强度。 6063挤压指南 涵盖了该合金如何被挤压成型材。当框架承载较重载荷时，6061是替代选择。.
化学成分
各系列遵循EN 573-3（EN AW-6063 / AlMg0.7Si）和ASTM B221标准。.
| 要素 | 含量（重量百分比） | 角色 |
| 硅 (Si) | 0.20–0.60 | 形成Mg₂Si强化相 |
| 镁（Mg） | 0.45–0.90 | 主要时效硬化元素 |
| 铁（Fe） | ≤0.35 | 杂质限量 |
| 铜 (Cu) | ≤0.10 | 杂质限量；过量会损害耐腐蚀性 |
| 锰 (Mn) | ≤0.10 | 杂质限量 |
| 铬 (Cr) | ≤0.10 | 杂质限量 |
| 锌 (Zn) | ≤0.10 | 杂质限量 |
| 钛 (Ti) | ≤0.10 | 晶粒细化剂 |
| 其他元素（每种 / 总计） | ≤0.05 / ≤0.15 | 微量限值 |
| 铝 (Al) | 平衡 | 贱金属 |
不同回火状态下的力学性能
这些是EN 755-2和ASTM B221标准下挤压型材的最低值。典型生产批次实测值高于这些数值——6063-T5型材通常测得约185 MPa抗拉强度和145 MPa屈服强度。.
| 合金/回火状态 | 抗拉强度，最小值（MPa） | 屈服强度，最小值（MPa） | 伸长率 (%) |
| 6063-T5 | 145 | 110 | 8 |
| 6063-T6 | 205 | 170 | 8 |
| 6061-T6 | 260 | 240 | 8 |
T5是框架应用的默认状态。型材从挤压机出来后进行冷却和时效处理，成本低且表面光洁。T6增加了水淬和拉伸矫正，屈服强度提升约50%，但代价是表面质量略有下降和价格更高。.
仅在框架确实承重时选择6061-T6。它的屈服强度约为6063-T5的两倍，但挤压速度更慢，模具线更明显，阳极氧化效果更不均匀——因此不太适合装饰性外壳。.
物理特性
| 财产 | 典型值 |
| 密度 | 2.70 克/立方厘米 |
| 弹性模量 | 约69 GPa |
| 导热性 | ~200 W/m-K |
| 熔化范围 | ~615–655 °C |
弹性模量是决定刚度的关键参数，而所有6xxx合金的弹性模量基本相同。框架弹性过大无法通过从6063换成6061来解决——解决办法是采用更深的截面或缩短跨度。.
4040规格与截面特性
槽宽由系统决定，但壁厚不是。供应商提供相同40 × 40外形尺寸的轻量、标准和重型版本，差异体现在重量和刚度上。.
| 版本 | 壁厚结构 | 重量（kg/m） | Ix = Iy（cm⁴） | Wx = Wy（cm³） |
| 灯光 | 薄壁，4槽 | ~1.25–1.35 | ~6.2–6.4 | ~3.2–4.4 |
| 标准 | 中壁，4槽 | ~1.45–1.65 | ~7.1–8.7 | ~3.6–4.4 |
| 重型 | 厚壁，4槽 | ~1.85–2.20 | ~10.0–10.4 | ~5.0–5.2 |
这些是已出版40系列目录中的典型数值，会随每种截面设计而变化，因此结构计算请以供应商的数据表为准。Ix和Iy是绕两个主轴的截面二次矩；Wx和Wy是用于弯曲应力计算的截面模量。.
标准棒材长度为6 m。挤压型材的尺寸公差由EN 755-9规定，允许偏差取决于尺寸和壁厚——因此下单时请注明哪些面是关键面。.
4040与其他T型槽系列的对比
选择系列主要取决于载荷、跨距以及成品结构所能承受的重量。.
| 系列 | 截面（mm） | 典型槽口 | 重量（kg/m） | 适用场景 |
| 2020 | 20 × 20 | 6 mm | ~0.5 | 轻型外壳、防护罩、小型夹具 |
| 3030 | 30 × 30 | 8 mm | ~0.9–1.0 | 轻型框架和工作台 |
| 4040 | 40 × 40 | 8 mm（部分系列为10 mm） | 1.25–2.2 | 机器框架、工作台、自动化设备 |
| 4080 | 40 × 80 | 8 mm | 2.2–3.3 | 龙门架、悬臂臂、重型框架 |
| 8080 | 80 × 80 | 8 mm | 3.9–5.1 | 机器底座和重载结构 |
4040成为默认选择是有原因的。在它之下，3030框架除短跨距外都会发生挠曲；在它之上，4080和8080以大约两倍的每米重量和成本增加刚度。.
通常只需要在一个方向上提升规格。必须在单一平面内抵抗弯曲的机器龙门架通常选用4080而非8080，因为起作用的是额外的深度，而不是额外的宽度。.

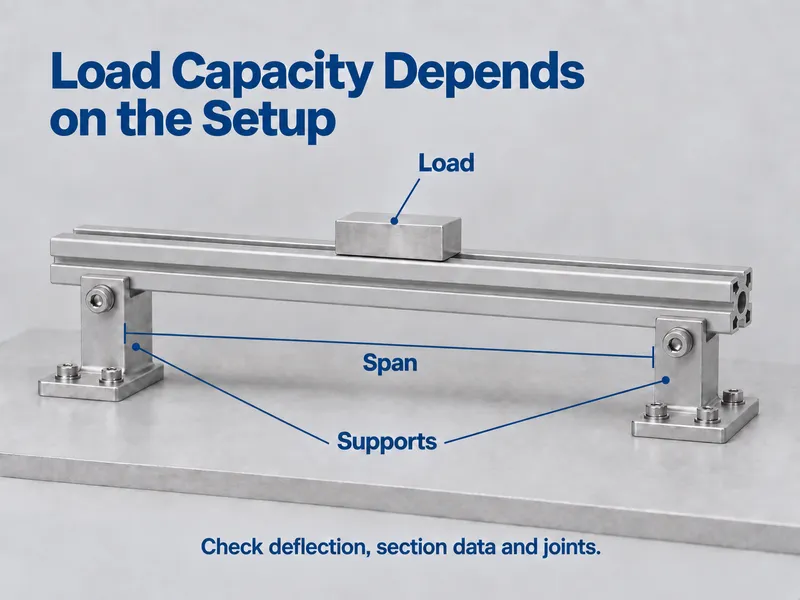

什么决定了4040框架的承载能力
4040没有单一的额定载荷，因为承载能力取决于跨距、端部条件以及载荷的施加方式。任何未注明这三项的数值都无法用于设计。.
在大多数框架应用中，挠度先于应力成为控制因素。一根强度足够的梁仍然可能过于有弹性，操作人员在材料屈服之前很早就会察觉到位移。.
挠度与截面二次矩成比例下降，因此壁厚结构比合金牌号更重要。在相同的1 m跨距和相同载荷下，约10 cm⁴的重型4槽型材比约6.4 cm⁴的轻型型材挠度大约少三分之一。相比之下，跨距加倍会使挠度增加八倍。.
由此得出两个实际结论。先采用短跨距和更深的截面，而不是急于选用更高强度的合金；并将公布的截面特性作为设计输入，而非合金名称。.
表面处理与耐腐蚀性
6063具有良好的耐大气腐蚀性能，室内使用无需涂层。阳极氧化可硬化表面并提供均匀的颜色；建筑和机器防护用途的涂层厚度通常为10–25 μm，符合ISO 7599标准。.
粉末喷涂涵盖完整的RAL色系，适用于户外框架和设备外壳。本色处理是最经济的选择，适合将被涂装或隐藏的零件。.
无论选择哪种表面处理，请注意它适用于整根棒材。框架构件通常在表面处理后切割，因此除非另有说明，切割端面为裸露金属。.

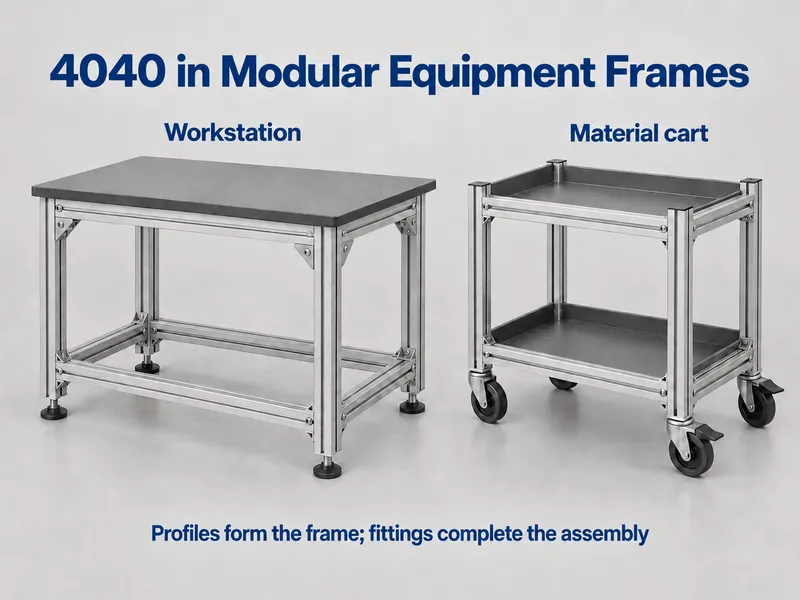

应用
- 机器框架、防护罩和安全围栏
- 工作台、装配台和物料搬运车
- 自动化框架、机器人单元和直线运动支撑
- 3D打印机和CNC雕刻机龙门架及工作台
- 展示架、展览结构和测试台架
- 仓库货架、手推车和轻型结构框架

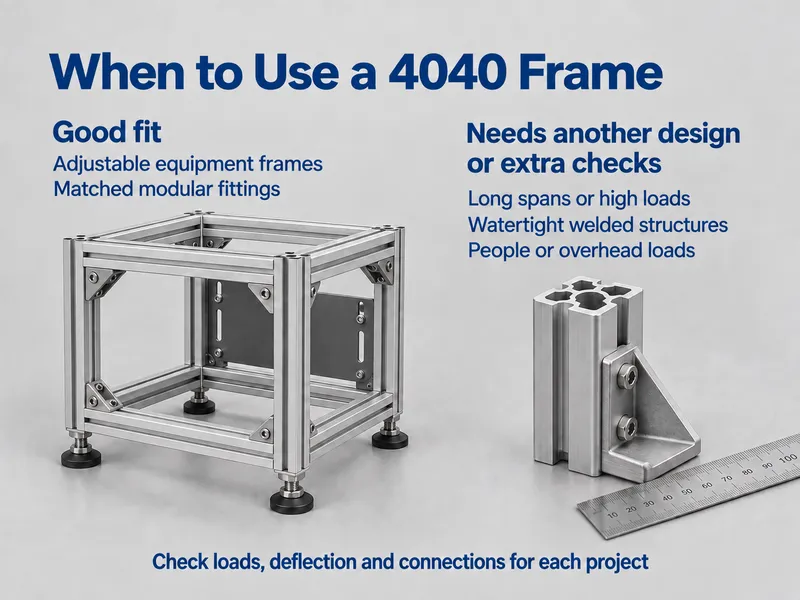

可行/不可行
适用——4040通常是正确选择的情况：
- 框架支撑点之间的跨距约为0.5–1.5 m，且采用组装而非焊接方式。.
- 结构需要可调节、可扩展或日后重建。.
- 使用现成配件（支架、铰链、脚轮、面板）即可完成连接。.
- 框架承载设备而非人员，且挠度可对照您自己的限值进行校核。.
不适用——应远离4040的情况：
- 承载跨距远超约1.5 m。应改用4080或8080，而非增加支撑。.
- 接头必须焊接且水密。带槽的挤压型材不是合适的起点。.
- 框架是承载人员或 overhead 载荷的主要结构构件。应使用经过设计的截面并咨询合格工程师。.
- 振动或冲击占主导。槽口连接可能发生蠕变；应增加交叉支撑并检查紧固件。.
- 型材将在阳极氧化后进行大量机加工。切割和钻孔会在接合面暴露裸金属。.
下单前需要确认的事项
五个细节决定订单是否顺利。在询价时提供这些信息，报价第一次就会准确。.
- 槽口系统 ——在槽口处测量，8 mm或10 mm。.
- 合金和回火状态 ——大多数框架用6063-T5，重载用6063-T6或6061-T6。.
- 壁厚结构 — 轻型、标准型或重型，报价时附每米重量。.
- 切割清单 — 成品长度、端面切割，以及如需钻孔时的孔位或攻丝位置。.
- 表面处理与文件 — 阳极氧化、粉末喷涂或本色；随订单提供材质证明书（MTC）。.
配件值得与型材一起订购。螺母、支架和铰链必须同时匹配槽宽和系列，混合下单可避免二次发货。.
结论
4040是T型槽系列中的中间规格，对于大多数机架、工作站和自动化结构而言，它是合适的尺寸——40 × 40 mm截面，采用6063-T5合金，可用手工工具组装，无需焊接。其代价在于，“4040”仅确定了几何尺寸：槽宽、壁厚和合金在不同供应商之间仍有差异，而一款在报价单上看起来完全相同的薄壁型材，在负载下会产生明显更大的挠度。.
我们供应6063-T5和6061-T6的4040型材，提供8 mm和10 mm两种槽宽版本，可按长度切割，并配有匹配的螺母、支架和铰链，同时支持非标准颜色和长度的低起订量定制生产。每笔订单均随附材质证明书（MTC）。.
请将带有槽系统和负载工况的框架图纸发送给我们，我们将确认型材、壁厚和切割清单。.
常见问题
我可以在同一个4040框架上使用8 mm和10 mm槽的配件吗？
不可以。槽宽决定了哪些T型螺母、支架、铰链和脚轮能够适配，两种系统不可互换。请在框架设计阶段确定槽宽，然后将型材和配件一起订购，以确保五金件匹配。.
我可以订购按长度切割的4040型材吗？最小起订量是多少？
可以。型材以6 m棒料供应，可按您的成品长度切割，并提供钻孔和攻丝服务。标准尺寸和本色表面处理的起订量较低；非标准颜色和厚壁截面按项目报价。.
对于承载设备的框架，我应该订购哪种壁厚结构？
这取决于跨度和负载工况，而非系列编号。轻型、标准型和重型壁厚结构共享相同的40 × 40 mm外形尺寸，但具有不同的截面惯性矩，因此挠度随壁厚变化，而外观看起来完全相同。.
4040型材订单随附哪些文件？
随每笔订单提供一份材质检验证书，报告该炉次的化学成分和力学性能结果。如项目需要独立验证，可应要求安排SGS报告，需额外支付检测费用。.
