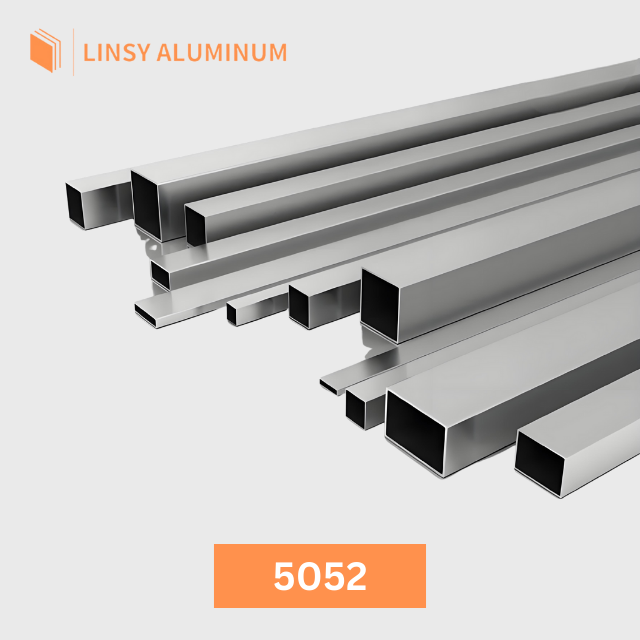

Труба квадратная алюминиевая 5052 представляет собой нетермоупрочняемый сплав системы Al-Mg, обладающий превосходной стойкостью к коррозии в морской воде, хорошей свариваемостью и умеренной конструкционной жёсткостью. Поставляется в состояниях поставки O, H32 и H34; широко применяется для морских несущих рам, корпусов химического оборудования и общего машиностроения, где требуются коррозионная стойкость и эффективность полого сечения.
Доступные формы: труба (круглая / квадратная) / пруток / лист / плита / проволока
Распространенные типы характера: O / H32 / H34
Поддержка обработки: CNC-резка / сварка / гибка / анодирование
Документы по качеству: Отчет MTC с каждым заказом
Квадратная труба из алюминия 5052 — это полое прессованное изделие серии 5xxx (Al-Mg). Как и все формы сплава 5052, она упрочняется за счёт деформационного наклепа, то есть её механические свойства определяются состоянием поставки (O, H32, H34), а не термической обработкой.
Квадратная труба обеспечивает равномерную жёсткость при изгибе в обоих поперечных направлениях (в отличие от круглой трубы, которая изотропна только при кручении). Это делает её идеальной для несущих рам, корпусов и опорных систем, где требуется прогнозируемое распределение нагрузки по двум осям. Полое сечение также обеспечивает экономию массы по сравнению с цельным квадратным прутком тех же наружных размеров.
Квадратная труба 5052 регламентируется стандартом ASTM B221 (прессованные прутки, стержни, проволока, профили и трубы из алюминия и алюминиевых сплавов).
Квадратная труба доступна с размерами стороны от 12 мм до 80 мм (наружный размер), с толщиной стенки от 1,0 мм до 6,0 мм. Стандартные длины — 1–6 м (возможна резка в размер). Состояние H32 является наиболее часто указываемым для конструкционных применений.
| Форма | Темпер | Наружная сторона (мм) | Стенка (мм) | Длина (м) |
|---|---|---|---|---|
| Квадратная труба | O, H32, H34 | 12–80 | 1.0–6.0 | 1–6 (резка в размер) |
Компания Linsy также поставляет сплав 5052 в виде листа, плиты, круглого прутка, плоского прутка, квадратного прутка, круглой трубы и проволоки. Подробные размеры указаны на соответствующих страницах продукции.
| Стандарт | Наименование |
|---|---|
| ASTM | B221 (прессованные трубы) |
| EN / AW | EN AW-5052 |
| UNS | A95052 |
| ISO | Al Mg2.5Cr |
| GB/T | 3190 (5052 / устаревшее обозначение LF2) |
| JIS | A5052 |
Согласно ASTM B221 и EN AW-5052. Значения в массовых процентах, максимальные, если не указан диапазон.
| Элемент | Вес % |
|---|---|
| Si | 0,25 макс. |
| Fe | 0,40 макс. |
| Cu | 0.10 макс. |
| Mn | 0.10 макс. |
| Mg | 2.2–2.8 |
| Cr | 0.15–0.35 |
| Zn | 0.10 макс. |
| Прочие, каждый | 0,05 макс. |
| Прочие, всего | 0,15 макс. |
| Эл | Остаток |
Типичные свойства при комнатной температуре согласно ASM Handbook и ASTM B221. Значения являются номинальными диапазонами; фактические значения сертификата прилагаются к каждой партии.
| Темпер | Предел прочности на растяжение (МПа) | Предел текучести (МПа) | Удлинение % | Твердость (HB) |
|---|---|---|---|---|
| O (отожженный) | 180–210 | 55–70 | 25–30 | ~45 |
| H32 | 210–260 | 175–215 | 10–16 | ~60 |
| H34 | 230–280 | 195–240 | 6–12 | ~68 |
Модуль упругости: 69,3 ГПа (для всех состояний поставки). Плотность: 2,68 г/см³.
Выбор правильного состояния поставки квадратной трубы 5052 зависит от того, что для вас приоритетно: формуемость (гибка, формовка концов) или конструкционная жёсткость (несущие рамы).
| Темпер | Лучшее для | Ключевой компромисс |
|---|---|---|
| O | Формовка концов, обжимка, сложные изгибы перед окончательной сборкой | Наименьшая прочность; стенки трубы могут легче деформироваться |
| H32 | Несущие рамы, морские корпуса, корпуса химического оборудования | Хороший баланс: предел текучести 175 МПа с приемлемой способностью к гибке |
| H34 | Панели повышенной жёсткости, несущие опорные колонны | Более высокий предел текучести (~195 МПа), но ограниченная вторичная формовка |
Квадратная труба 5052 наследует превосходную стойкость сплава к морской воде. Содержание Mg и Cr образует стабильную оксидную плёнку, устойчивую к питтингу в хлоридных средах. Для морских несущих рам, опор шлюпбалок и портового оборудования, подверженного воздействию зоны заплеска, сплав 5052 значительно долговечнее альтернатив из 6061 или 6063.
Квадратная труба обеспечивает равномерную жёсткость при изгибе по осям X и Y — в отличие от круглой трубы, которая оказывает равное сопротивление только при кручении и радиальном изгибе. Для прямоугольных рам и корпусных конструкций такая двухосевая жёсткость упрощает расчёты и снижает потребность в дополнительных усилительных элементах.
Все стандартные методы сварки (MIG, TIG, контактная) хорошо подходят для трубы 5052. Рекомендуемые присадочные материалы: 5356 или 5556 для морских применений; 4043 для неморских конструкционных применений. Сварные швы в рамах из квадратной трубы обычно приближаются к прочности основного металла в состоянии O.
Квадратная труба 5052 применяется там, где требуются коррозионная стойкость и эффективность полого сечения:
Резка: Ленточнопильные и абразивные станки подходят для черновой резки. Для точных угловых соединений рекомендуется CNC-резка труб со снятием заусенцев.
Гибка: Квадратная труба H32 может быть изогнута с помощью дорновых трубогибов для радиусов средней величины. Состояние O допускает более крутые изгибы. Минимальный радиус изгиба зависит от наружного размера и толщины стенки — обычно 2–3× наружной стороны для H32.
Сварка: MIG-сварка (присадка 5356) является стандартным методом для сборки рам из квадратной трубы. TIG-сварка обеспечивает более точный контроль для тонкостенных соединений (менее 2 мм). Очищайте внутренние поверхности перед сваркой для предотвращения пористости.
Варианты поверхности: Стандартная поверхность — заводская (mill finish). Доступно анодирование (прозрачное или цветное) для архитектурных и прибрежных применений.
Компания Linsy предоставляет сертификат Mill Test Certificate (MTC / 3.1) с каждой партией квадратной трубы 5052, подтверждающий химический состав и результаты механических испытаний согласно указанному стандарту. Отчёты сторонних инспекций (например, протоколы испытаний SGS) доступны по запросу.
Производство осуществляется в рамках систем, сертифицированных по ISO 9001, ISO 14001 и ISO 45001. Стандартный срок поставки для складских позиций: 10–15 дней; для нестандартных размеров или нетиповых состояний поставки: до 60 дней.
Компания Linsy Aluminum поставляет трубную продукцию серии 5xxx более 20 лет клиентам в морской, химической и общепромышленной отраслях по всему миру.
Ознакомьтесь с нашими техническими руководствами по алюминию 5052:
Вопрос: В чём разница между квадратной трубой 5052 и круглой трубой 5052?
Ответ: Квадратная труба обеспечивает равномерную жёсткость при изгибе в двух направлениях (оси X и Y), что делает её идеальной для прямоугольных рам и корпусов. Круглая труба обладает изотропной жёсткостью при кручении, но меньшей жёсткостью при изгибе в любом отдельном направлении. Выбирайте квадратную трубу для рамных конструкций; круглую — для применений с преобладающим кручением или транспортировкой жидкостей.
Вопрос: Можно ли гнуть квадратную трубу 5052?
Ответ: Да. Квадратная труба в состоянии H32 может быть изогнута до радиусов средней величины (2–3× наружного размера стороны) с помощью дорновых трубогибов. Состояние O допускает более крутые изгибы. Для очень малых радиусов рассмотрите предварительную гибку в состоянии O с последующим деформационным упрочнением при необходимости.
Вопрос: Подходит ли квадратная труба 5052 для морских рамных конструкций?
Ответ: Да. Квадратная труба 5052-H32 обычно указывается для морских несущих рам, опор шлюпбалок и портового оборудования благодаря стойкости к коррозии в морской воде и достаточному пределу текучести (~175 МПа).
В: Каков минимальный объём заказа?
Ответ: Низкие минимальные объемы заказа (MOQ) для стандартных складских позиций. Свяжитесь с нашим отделом продаж для уточнения конкретных пороговых значений.
Вопрос: Можно ли заказать нестандартную толщину стенки или наружные размеры?
Ответ: Да — нестандартные прессованные профили доступны по запросу со сроками поставки до 60 дней.
В: Каков ожидаемый срок поставки?
Ответ: Складские позиции: 10–15 дней. Нестандартные размеры или нетиповые состояния поставки: до 60 дней.
