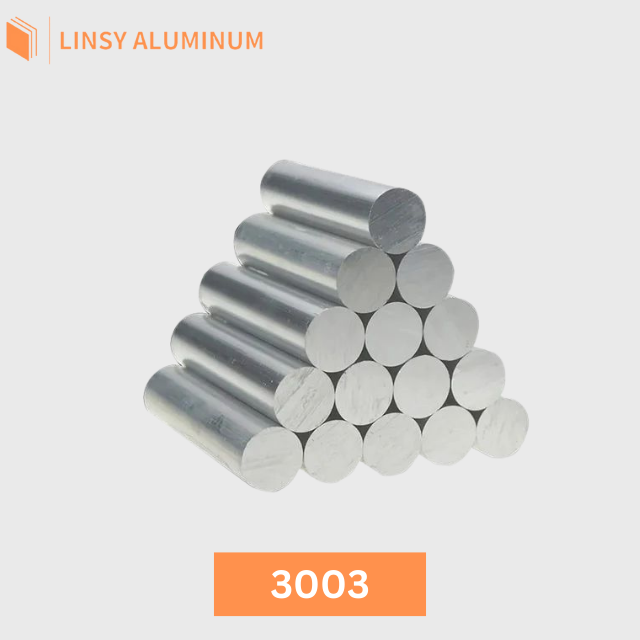

3003 hliníková kruhová tyč je netepelně zpracovatelná Al-Mn tyč, pracovní kůň rodiny 3xxx. Mangan zvyšuje pevnost přibližně o 20% oproti 1100 při zachování stejné vynikající zpracovatelnosti, což je důvod, proč se objevuje v chemickém zařízení, nádržích, výměnících tepla a kuchyňském nádobí, nikoli v čemkoli, co musí být pevné. Pevnost pochází výhradně ze deformačního zpevnění — trvale měkne všude, kde je svařována.
Průměr: 3–300 mm (podle stavu zpracování)
Délka: 1 000–6 000 mm, řezáno na délku
Tempery: O / H14 / H16 / H18 / H22
Standardní: ASTM B221
Dokumenty týkající se kvality: Protokol o zkoušce z materiálu (MTC) s každou objednávkou
3003 hliníková kruhová tyč je netepelně zpracovatelná Al-Mn tyč, pracovní kůň rodiny 3xxx a jedna z nejuniverzálnějších slitin ve všeobecném strojírenství. Mangan zvyšuje její pevnost přibližně o 20% oproti 1100 při zachování stejné vynikající zpracovatelnosti a korozní odolnosti, což je důvod, proč se objevuje v chemickém zařízení, nádržích, výměnících tepla a kuchyňském nádobí, nikoli v čemkoli, co musí být pevné. Nelze ji tepelně zpracovat, takže pevnost pochází výhradně ze deformačního zpevnění — a trvale měkne všude, kde je svařována. Údaje o slitině: Slitina hliníku 3003.
| Temperament | Průměr (mm) | Délka (mm) | Standardní |
|---|---|---|---|
| O | 3 – 300 | 1 000 – 6 000 | ASTM B221 |
| H14 | 3 – 300 | 1 000 – 6 000 | ASTM B221 |
| H16 | 5 – 200 | 1 000 – 6 000 | ASTM B221 |
| H18 | 5 – 150 | 1 000 – 6 000 | ASTM B221 |
| H22 | 5 – 250 | 1 000 – 6 000 | ASTM B221 |
Dodáváno podle ASTM B221 jako standard; ekvivalenty EN 755 a GB/T 3190 jsou k dispozici na vyžádání. Pro průměr a přímost platí obchodní tolerance, s užšími třídami nabízenými tam, kde je tyč podávána do podavače tyčí.
Dostupný průměr se zužuje s tvrdnutím stavu zpracování: O a H14 dosahují 300 mm, H18 pouze 150 mm. To odráží výrobu, nikoli preferenci — plně tvrzená tyč ve velkém průměru je obtížně tažitelná a rovnací. Označení: UNS A93003 / EN AW-3003 / AlMn1Cu.
| Temperament | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Prodloužení | Tvrdost (HB) |
|---|---|---|---|---|
| O | 95 – 130 | ≥ 35 | ≥ 25% | 28 |
| H14 (čtvrt tvrdý) | 140 – 180 | ≥ 115 | ≥ 5% | 40 |
| H22 | ≥ 185 | ≥ 165 | ≥ 3% | 55 |
Typické hodnoty; ověřte proti MTC. Hustota 2,73 g/cm³, modul pružnosti 69 GPa. Všimněte si tažnosti: O je dostatečně tažný pro hluboké tažení, H22 není vůbec tvařitelný v žádném smysluplném smyslu — je to stav s konečnou pevností.
H14 je univerzální stav a pokrývá většinu obráběných a vyráběných dílů — asi 140–180 MPa s dostatečnou tažností pro ohyb nebo přírubu. H22 je částečně žíhán po zpevnění, takže se nachází při vyšší pevnosti než H14 s lepší tažností než H18, a je často nejlepším kompromisem tam, kde je díl lehce tvarován a poté používán.
Jeden strukturální bod, který rozhoduje o mnoha zakázkách 3003: pájí lépe než svařuje. Pájení probíhá pod bodem tání základního kovu, takže tyč si zachovává většinu svého stavu zpracování a spoj je vytvořen s 4xxx přídavným materiálem při přibližně 580–600 °C namísto tavného svaru při 660 °C. To je důvod, proč je 3003 standardní jádrovou slitinou v pájecím plechu pro chladiče a výměníky tepla: celá sestava může být pájena v jednom průchodu pece.
O je pro seriózní tváření: hluboké tažení, rotační tváření, složité lisování. H16 a H18 jsou pro díly, které potřebují maximální pevnost z této slitiny a nebudou později tvářeny — a všimněte si, že limit průměru klesá na 200, respektive 150 mm. Protože 3003 nelze tepelně zpracovat, neexistuje cesta zpět nahoru po tváření nebo svařování; zvolte stav zpracování po stanovení procesní trasy, ne před ní.
| Slitina / stav | Pevnost v tahu (MPa) | Mez kluzu (MPa) | Koroze | Kde se hodí |
|---|---|---|---|---|
| 3003-H14 | 140 – 180 | ≥ 115 | Dobrý | Chemické zařízení, nádrže, výměníky tepla, všeobecná výroba |
| 5052-H32 | 214 – 262 | ≥ 159 | Lepší ve slané vodě | Námořní, palivové vedení, pevnější tvarované díly |
| 1100-O / H14 | 90 – 165 | ≥ 35 – 145 | Vynikající | Hluboké tažení, chemická manipulace, elektrické, nejnižší pevnost |
3003 se nachází mezi 1100 a 5052: asi o 20% pevnější než 1100 se stejnou zpracovatelností, a jasně slabší než 5052, ale levnější a snáze tvařitelný. Zvolte 3003, když je díl tvarován nebo svařován a zatížení je mírné — nádrže, potrubí, díly pro přenos tepla. Přesuňte se na 5052, když vstoupí slaná voda nebo vyšší napětí, a na 1100 pouze tehdy, když maximální tvařitelnost nebo vodivost záleží více než pevnost.
Obrábění: měkký a mazlavý, podobný 5052. Ostrý leštěný karbid, vysoký úhel čela, pevný posuv a vydatné chlazení; lehké řezy rozmazávají. Závity se tvoří dobře, ale strhávají se při nižším utahovacím momentu než na 6xxx, takže specifikujte záběr závitu odpovídajícím způsobem.
Tváření a spojování: zde je 3003 ve své nejlepší formě. Ohýbá se, válcuje, rotačně tváří a táhne snadno v O, a dobře pájí — 3003 je jednou ze standardních slitin pro pájecí plech, což je důvod, proč se objevuje ve výměnících tepla a chladičích. Anodizace funguje a dává mírně teplejší tón než 6xxx kvůli manganu — přijatelné pro průmyslové díly, méně tam, kde barva musí odpovídat sestavě z 6xxx. Tam, kde je 3003 tvarován v O a poté potřebuje pevnost, jedinou cestou je tvarovat, poté deformačně zpevnit dalším studeným zpracováním, pokud to geometrie umožňuje; neexistuje žádný krok stárnutí pro obnovení tvrdosti po žíhání.
Svařování: dobrý s 4043 nebo 1100 přídavným materiálem. Svar a tepelně ovlivněná zóna se vracejí blízko stavu O a nelze je obnovit tepelným zpracováním — pokud svařovaná zóna musí nést zatížení, buď navrhněte pro žíhanou pevnost, nebo použijte tepelně zpracovatelnou slitinu místo toho.
Zařízení a nádrže pro chemické zpracování, výměníky tepla a chladiče, sestavy pájecího plechu, tlakové nádoby v neagresivním provozu, potrubí a ventilace, kuchyňské nádobí a zařízení pro zpracování potravin, střešní krytiny a obklady, palivové nádrže, všeobecná výroba plechů a lehkých konstrukcí, dekorativní anodizované lišty, pájená jádra chladičů, výparníky klimatizace, skladovací nádrže pro neagresivní kapaliny, značení a typové štítky, obložení nákladních automobilů a přívěsů.
Každá objednávka je dodávána s MTC uvádějícím slitinu, stav zpracování, chemické složení a mechanické výsledky podle ASTM B221. Pro tlakové nebo chemické služby uveďte stav zpracování a normu v poptávce, aby certifikát odpovídal výpočtu návrhu. Testování třetí stranou je k dispozici na vyžádání za dodatečné náklady; výroba probíhá v systémech certifikovaných podle ISO 9001, ISO 14001 a ISO 45001.
Prodej potvrdí skladovou nebo zakázkovou dodací lhůtu pro přesně tuto kombinaci.
Hliníkárna se sídlem v Shenzhenu, více než 20 let v oboru, dodávající slitiny řady 1000–8000 ve standardních specifikacích a zakázkových rozměrech.
Otázka: Lze 3003 tepelně zpracovat?
A: Ne. Není tepelně zpracovatelný; pevnost pochází pouze ze zpevnění deformací. Svařování nebo tváření jej trvale změkčuje a neexistuje žádný krok stárnutí, který by pevnost obnovil.
Q: H14 nebo O pro díl, který se tváří?
A: O, pokud je tváření výrazné — hluboké tažení, rotační tváření, těsné ohyby. H14 zvládá lehké tváření, ale na těsném poloměru praskne. Rozhodněte o způsobu tváření před volbou stavu materiálu.
Q: Je 3003 vhodná pro pájení?
A: Ano — je to jedna ze standardních slitin pro pájecí plechy a hojně se vyskytuje u výměníků tepla a radiátorů. Její kombinace tvářitelnosti, pájitelnosti a mírné pevnosti je přesně to, co tato aplikace vyžaduje.
Q: Proč 3003 místo 5052?
A: Cena a tvářitelnost. 3003 je levnější a snáze se tváří; 5052 je o 30–50 % pevnější a lepší ve slané vodě. Pokud je díl vystaven mořské vodě nebo skutečnému zatížení, použijte 5052.
Otázka: Jaké rozměry držíte skladem?
A: 3–300 mm v O a H14, 5–200 mm v H16, 5–150 mm v H18 a 5–250 mm v H22, řezané na délku od 1 000 do 6 000 mm.
