알루미늄 압출: 개념에서 맞춤형 프로파일까지

🔍 이 가이드에서 배우게 될 내용

1. ✅ 알루미늄 압출 공정 원리 – 가열된 알루미늄 빌릿 → 금형 성형 → 냉각/연신 → 절단 및 열처리 → 선택적 마감 처리(양극 산화, CNC 가공 등).
2. ✅ 사용되는 곳 – 산업용 프레임, 전기차 배터리 트레이, LED 방열판, 창문 시스템, 가구, 모듈식 T-슬롯 구조물.
3. • 2020 (20×20 mm) – 경량 DIY 및 프로토타입
   • 3030 / 4040 – 자동화 프레임, 기계 베이스
   • 8020 (80×20 mm) – 중공업용 플랫폼

   ✅ 재고 보유 및 맞춤 제작 가능한 인기 T-슬롯 규격:

4. • 완전한 사내 서비스: 설계 검토 → 압출 → 정밀 절단 → CNC 가공 → 양극 산화 처리/분체 도장
   • 공인된 6061/6063 합금 및 공장 시험 보고서
   • 무료 샘플 + 맞춤형 프로필 디자인 지원
   • 한 공급업체 = 더 빠른 납기, 더 적은 골칫거리

   ✅ 왜 린시를 선택해야 할까요?

표준 4040 프로파일이나 맞춤형 방열판이 필요하시든, 원재질 빌릿부터 완제품까지 공급해 드립니다.

소개

알루미늄 압출 압출 가공은 알루미늄 합금을 특정 단면 프로파일의 물체로 변환하는 다목적 제조 공정입니다. 알루미늄 압출기는 강력한 기계로, 튜브에서 치약을 짜내듯 작동합니다. 강력한 램이 가열된 알루미늄을 성형된 개구부(다이)를 통해 강제로 밀어냅니다. 재료는 완벽하게 성형된 맞춤형 프로파일 형태로 배출되며, 이후 원하는 길이로 절단할 수 있습니다. 이 방법은 단순한 앵글과 튜브부터 특수 용도를 위한 복잡한 맞물림 형상에 이르기까지 다양한 부품을 제작하는 데 핵심적입니다.

알루미늄 압출 공정 이해하기

알루미늄 압출은 일반적으로 6063 또는 6061과 같은 합금으로 만들어진 원통형 알루미늄 빌릿으로 시작됩니다. 이 빌릿은 녹지 않으면서도 부드러워질 때까지 400~500°C로 가열됩니다. 가열된 빌릿은 유압 램에 의해 맞춤형 구멍이 있는 정밀 강철 다이(금형)를 통과하도록 밀려납니다. 알루미늄이 다이를 통과하며 흐를 때, 다이 캐비티의 정확한 단면 프로파일을 취하게 되며, 압력은 용기 벽에 의해 유지됩니다. 연속적으로 압출된 프로파일은 냉각(일반적으로 공기 또는 물 담금질)되고, 내부 응력을 완화하고 곧게 펴기 위해 인장된 후, 최종적으로 원하는 길이로 절단됩니다. 열노화(예: T5 또는 T6 템퍼링) 및 표면 마감(예: 양극 산화 처리 또는 분체 도장)과 같은 선택적 공정을 추가하여 기계적 특성과 외관을 향상시킬 수 있습니다.

알루미늄 압출 제조의 주요 단계

---

1. 설계 및 금형 제작

아이디어에서 정밀 공구로

모든 압출은 당신의 것으로 시작됩니다 2차원 단면도—단순한 T-슬롯이든, 핀과 채널이 있는 복잡한 방열판이든. 당사 엔지니어링 팀은 설계를 검토하여 압출성벽 두께 균일성, 모서리 반경, 대칭성 및 공차 실현 가능성. 결함 방지와 공구 비용 절감을 위해 최적화 방안(예: 드래프트 각도 추가 또는 얇은 부분 보강)을 제안합니다.

그런 다음, 우리는 CNC 가공으로 고강도 H13 강철 다이 귀사의 프로파일에 정확히 부합하는 다이입니다. 이 다이는 압출물의 모든 미터를 성형하는 “몰드” 역할을 하므로, 그 품질은 표면 마감, 치수 정확도 및 생산 속도에 직접적인 영향을 미칩니다.

📌 왜 이것이 당신에게 중요한가잘 설계된 금형 = 불량률 감소, 생산 속도 향상, 부품당 원가 절감.
🖼️ 시각적 제안: 나란히 배치된 이미지 — 고객 스케치 vs. 최종 다이 vs. 압출 프로파일.

---

2. 빌렛 가열

알루미늄의 유동 준비

우리는 원통형 알루미늄 빌릿(일반적으로 표면 마감을 위한 6063-T5 또는 강도를 위한 6061-T6)을 유도 가열 또는 가스 연소로에 적재합니다. 빌릿은 녹는점 바로 아래인 400~500°C까지 가열되어 부드럽고 플라스틱 같은 상태가 됩니다. 이 온도 범위는 금속이 특히 날카로운 모서리에서 찢어지거나 갈라지지 않고 금형을 통해 매끄럽게 흐르도록 보장합니다.

결정적으로, 온도 균일성 빌릿 전체의 온도가 실시간으로 모니터링됩니다. 너무 차가우면 → 고압 및 다이 마모 발생; 너무 뜨거우면 → 표면 결함 또는 거친 결정 구조 발생.

📌 왜 이것이 당신에게 중요한가일관된 가열 = 전체 길이에 걸쳐 일관된 기계적 특성과 표면 품질.

---

3. 압출

압박 속의 성형

가열된 빌릿은 압출 프레스로 이송되며, 여기서 강력한 유압식 램 (최대 2,500톤 이상) 고정된 다이(금형)를 통해 밀어 넣습니다. 알루미늄이 다이 개구부를 통과하며 흐르면서, 정확한 단면 형상에 맞는 연속적인 프로파일 형태로 배출됩니다.

압출 속도, 압력 및 온도는 엄격하게 제어됩니다. 복잡한 형상의 경우, 우리는 사용할 수 있습니다. 간접 또는 정수압 압출 마찰을 줄이고 표면 무결성을 향상시키기 위해.

📌 왜 이것이 당신에게 중요한가고압 정밀 성형 기술로 복잡한 형상을 단일 부품으로 구현—용접이나 조립이 필요 없습니다.

---

4. 냉각 및 스트레칭

형태와 안정성 고정

가열된 프로파일이 프레스에서 나오면 즉시 냉각됩니다—다음 중 하나로 강제 공기 (6063과 같은 표준 합금의 경우) 또는 수냉각 (6061의 경우 완전한 강도를 얻기 위해 급속 냉각이 필요함). 이 단계는 미세구조를 “고정”시킵니다.

다음으로, 프로파일이 스트레칭 기계 제어된 장력을 가하는 장치입니다. 이는 자연스러운 곡률을 교정하고 불균일한 냉각으로 인한 내부 응력을 완화합니다. 이는 가공 또는 조립 과정에서 엄격한 공차 유지를 위해 매우 중요합니다.

📌 왜 이것이 당신에게 중요한가적절한 냉각 + 스트레칭 = 뒤틀림 없이 곧고 안정적인 부품.

---

5. 절단 및 숙성

치수와 강도 확정

냉각 및 교정된 압출물은 고정밀 톱을 사용하여 지정된 길이로 절단됩니다(±0.5mm 공차).

많은 합금들은 그 후 열 노화:

• T5 성질: 압출 온도에서 냉각 및 인위적 노화 → 중간 강도, 우수한 표면 상태
• T6 성질: 용체화 열처리 후 담금질, 이후 시효 처리 → 최대 강도 (6061 알루미늄 합금에 흔함)

이 열처리는 알루미늄이 최대 기계적 성능을 발휘할 수 있게 하여, 종종 항복 강도를 두 배로 증가시킵니다.

📌 왜 이것이 당신에게 중요한가적절한 열처리는 과도한 설계 없이도 부품이 구조적 요구사항을 충족하도록 보장합니다.

---

6. 선택적 마무리

원시 프로파일에서 즉시 사용 가능한 부품으로

당사의 압출 제품은 그대로 배송되거나 부가가치 서비스로 향상될 수 있습니다:

• 아노다이징: 내식성 향상 + 색상 (검정, 은색, 청동색)
• 분체 도장내구성 있는 장식 마감 처리, 모든 RAL 색상 가능
• CNC 가공: 정밀한 장착 부위를 위한 드릴링, 태핑, 밀링 가공 및 효율성 향상을 위한 간접 압출과 같은 기술 적용.
• 조립: 패스너, 패널 또는 기타 구성 요소와의 통합

📌 왜 이것이 당신에게 중요한가: 얻으세요 완전히 완성된, 조립 준비 완료 부품—단순한 원자재가 아닙니다. 공급망 단계와 인건비를 절감하세요.

린시에서는 단순히 알루미늄을 압출하는 데 그치지 않습니다. 고객의 아이디어부터 완성된 기능성 부품에 이르기까지 완벽한 솔루션을 제공합니다.

---

알루미늄 압출 가공으로 무엇을 만들 수 있나요?

알루미늄 압출 프로파일은 표준형과 맞춤형으로 분류됩니다. 표준 알루미늄 압출품에는 각형, 채널형, 원형 또는 사각형 튜브와 같은 일반적인 형상이 포함되며, 대개 강력한 유압 프레스로 생산됩니다. 이러한 제품들은 일반적인 구조 및 마감 용도로 널리 사용됩니다. 반면 맞춤형 프로파일은 특정하고 독특한 용도를 위해 설계됩니다.

알루미늄의 강도 대비 무게 비율, 인장 강도, 내식성 및 설계 유연성 덕분에 가능성은 거의 무한합니다. 산업계가 압출 알루미늄을 활용하는 방법은 다음과 같습니다:

1. 🏭 산업 자동화 및 기계

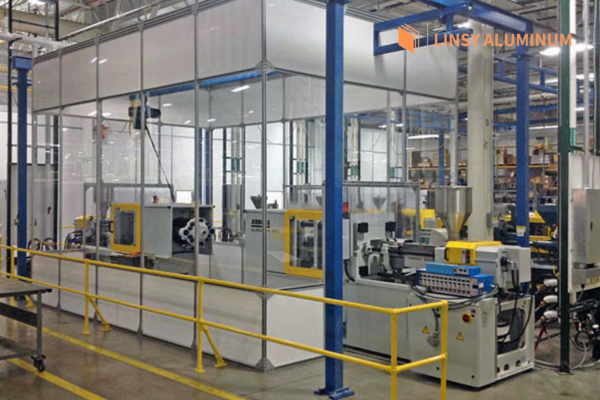

로봇 작업 셀부터 조립 라인 프레임에 이르기까지, 알루미늄 압출물은 현대 공장의 중추를 이룹니다. T-슬롯 프로파일(예: 2020 또는 4040)은 기계 가드, 안전 인클로저, 작업대, 컨베이어 지지대를 신속하고 공구 없이 조립할 수 있게 하여 가동 중단 시간을 줄이고 손쉬운 재구성을 가능하게 합니다.

2. 🔥 열 관리

알루미늄의 우수한 열전도성은 방열에 이상적입니다. 복잡한 핀 프로파일이 압출 가공되어 LED 방열판, 전원 공급 장치 하우징, 전기차 충전기 모듈및 서버 냉각 시스템—모든 것이 하나의 부품으로, 용접이나 접합이 필요 없이.

3. 🏗️ 건축 및 건설

건축물에서 압출 알루미늄은 성능과 미적 요소를 모두 제공합니다. 이는 다음과 같은 용도로 사용됩니다: 미닫이 창문틀, 커튼월 멀리언, 천장 그리드, 난간및 선쉐이드. 이 소재는 풍화 작용에 강하며, 양극 산화 처리나 도장 마감 처리를 아름답게 받아들이고, 수십 년 동안 최소한의 유지 관리만 필요합니다.

4. 🚗 교통 및 전기차

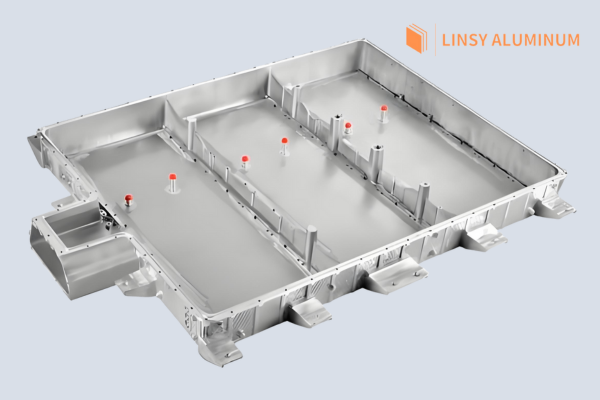

무게 절감 = 에너지 효율성. 이 때문에 자동차 및 철도 산업에서는 전기차 배터리 트레이, 차체 보강재, 실내 트림, 시트 프레임, 트럭 차체 패널 등에 경량 알루미늄 압출재를 사용합니다. 많은 프로파일은 충돌 성능을 최적화하고 다중 소재 통합을 위해 설계되었습니다.

5. 🛋️ 소비자 및 상업용 제품

매끄러운 소매점 디스플레이부터 인체공학적 사무용 가구, 홈짐 장비에 이르기까지 압출 알루미늄은 깔끔한 라인과 구조적 강성, 고급스러운 느낌을 구현합니다. 블랙이나 브러시드 실버 같은 색상으로 양극 산화 처리할 수 있는 특성 덕분에 고급 소비재에 선호되는 소재입니다.

6. 🔩 모듈식 T-슬롯 프레임 시스템

그리고 네—저희는 전문적으로 T-슬롯 알루미늄 프로파일 (예: 2020, 3030, 4040, 8020). 이러한 표준화된 압출 프로파일은 볼트, 너트 및 브라켓을 장착할 수 있는 일체형 T자형 슬롯을 갖추고 있어 엔지니어와 제작자가 용접이나 가공 없이 제작된 맞춤형 구조물. 프로토타이핑, 자동화 지그, 실험실 설비 및 DIY 프로젝트에 완벽합니다.

표준 T-슬롯 알루미늄 압출 프로파일 규격

표준 미터법 시리즈를 재고 보유 및 맞춤형 압출 가공하며, 다음을 포함합니다:

모든 프로필에는 다음 기능이 포함됩니다 T-슬롯 패널, 모터, 센서 및 액세서리를 용접 없이 간편하게 장착할 수 있습니다.

맞춤형 프로젝트를 위한 알루미늄 압출의 장단점

알루미늄 압출은 디자인 자유도, 성능, 비용 효율성을 강력하게 결합한 솔루션이지만, 설계가 공정 능력과 조화를 이룰 때 최상의 효과를 발휘합니다.

✅ 주요 장점

• 복잡한 형상을 일체형으로채널, 핀, 장착 슬롯 또는 중공 단면을 용접이나 조립 없이 통합하십시오.
• 가볍지만 튼튼한알루미늄의 높은 강도 대비 무게 비율(강철 밀도의 약 1/3)은 강성을 저하시키지 않으면서 시스템 무게를 줄입니다.
• 재료 효율성: 프로파일은 압출 재료로부터 긴 길이로 압출된 후 규격에 맞게 절단되어 잔여물을 최소화합니다.
• 탁월한 표면 품질: 압출 가공된 상태의 매끄러운 표면은 양극 산화 처리, 분체 도장 또는 연마에 이상적입니다.
• 내식성: 자연적으로 형성된 산화막이 본질적인 보호 기능을 제공하며, 표면 처리로 인해 더욱 강화됩니다.
• 지속가능한100% 재활용 가능하며 특성 손실 없음.
• 대규모 신속 생산다이 준비가 완료되면 짧은 사이클 타임으로 대량 생산이 이루어집니다.

⚠️ 주요 제한 사항 및 설계 고려 사항

• 권장 균일 벽 두께벽 두께의 큰 편차는 불균일한 냉각을 초래하여 뒤틀림이나 잔류 응력을 발생시킵니다.
• 날카로운 내부 모서리를 피하십시오: 충분한 반경(일반적으로 ≥0.5–1.0 mm)을 사용하여 금속의 완전한 유동을 보장하고 금형 마모를 줄이십시오.
• 중공 단면은 복잡성을 증가시킵니다: 다중 캐비티 또는 비대칭 중공 구조는 엄청난 압력과 맨드릴이 장착된 더 복잡하고(비용이 많이 드는) 금형을 필요로 합니다.
• 압출 비율이 중요합니다대형 빌릿(고비율>35:1)의 미세 단면은 더 높은 프레스 톤수를 필요로 하며 실현 가능성을 제한할 수 있다.
• 엄격한 공차 = 높은 비용표준 압출 공차(예: ±0.1–0.3 mm)는 대부분의 용도에 적합하며, 더 엄격한 사양은 2차 가공이 필요합니다.

알루미늄 압출 가공이 필요할 때 린시를 선택해야 하는 이유는 무엇인가요?

린시에서는 우리는 결합합니다 재료 전문성 with 정밀 제조 공급망을 간소화하기 위해:

• 재료 관리: 우리는 인증된 제품을 공급합니다 6063-T5/T6 및 6061-T6 합금, 압출 및 표면 마감에 최적화되었습니다.
• 맞춤형 및 표준 프로파일: 표준 2020 T-슬롯부터 완전 맞춤형 방열판까지—두 가지 모두 제작합니다.
• • 다이 설계 지원(압출 다이 설계 포함)
  • 정밀 절단 (±0.5 mm)
  • CNC 드릴링/태핑
  • 양극 산화 처리 및 분체 도장 (II형 및 III형)

  내부 역량:

• 원스톱 서비스원료 알루미늄, 압출 가공, 마감 처리까지 단일 공급처에서 주문하세요—조정 문제로 인한 골칫거리가 없습니다.
• 글로벌 규정 준수: 모든 자료에는 다음이 첨부됩니다. 밀 테스트 보고서(MTR) 국제 기준을 충족합니다.

프로토타입 제작이든 대량 생산으로의 확장이든, 저희가 도와드립니다. 처음부터 제대로 하라.

프로젝트를 시작할 준비가 되셨나요?

필요하시다면 고품질 알루미늄 프로파일—표준 또는 맞춤형—신뢰할 수 있는 납기 및 완벽한 마감 지원, 린시는 당신의 이상적인 파트너입니다.

👉 지금 바로 문의하세요 다음과 같이:

• 무료 디자인 검토
• 샘플 프로필
• 맞춤형 압출 가공 견적서

원자재 빌릿부터 완제품까지—저희가 책임집니다.

결론

결론적으로, 알루미늄 압출은 특정 프로젝트 요구사항을 충족시키기 위해 맞춤형 프로파일을 제작할 수 있는 다목적 제조 공정입니다. 이 기술의 복잡성을 이해함으로써 프로젝트에 고품질 결과를 가져다줄 합리적인 결정을 내릴 수 있습니다. 표준 규격이나 T-슬롯 프로파일을 탐색하든, 알루미늄 압출의 장점과 한계를 신중히 고려하는 것이 중요합니다. 린시에서는 귀사의 디자인 비전이 현실화될 수 있도록 이 공정을 효율적으로 진행할 수 있도록 지원합니다. 프로젝트를 시작할 준비가 되셨다면, 지금 바로 전문가와의 무료 상담을 신청하세요!

자주 묻는 질문

알루미늄 압출 공정이란 무엇이며, 어떻게 작동하나요?

가열된 알루미늄(약 450°C)을 치약 짜듯 유압 프레스로 특수 강철 다이(금형)를 통해 압출하여 수익성 높은 프레스 작업을 보장합니다. 결과는? 정확한 단면 형상을 가진 연속 프로파일이 완성되어 절단, 보강 및 마무리 가공을 바로 진행할 수 있습니다.

T-슬롯 알루미늄 압출 프로파일은 무엇에 사용됩니까?

이들은 모듈식 프레임의 기본 구성 요소입니다—기계 가드, 작업대, 로봇 인클로저, 소매점 디스플레이 등을 생각해보세요. T-슬롯(예: 2020 또는 4040)을 사용하면 용접 없이 부품을 볼트로 조립할 수 있어 조립이 빠르고 재구성이 용이하며 구조물의 내식성을 보장합니다.

알루미늄 압출의 주요 장점은 무엇인가요?

• 복잡한 모양을 생성합니다 원피스 (용접이나 여러 부품 없음)
• 가볍지만 강함 (철의 약 1/3 무게)
• 자연적으로 부식에 강하며 100% 재활용 가능
• 금형 제작 후 신속한 생산—시제품 및 대량 생산에 이상적

10 시리즈와 15 시리즈 알루미늄 압출물의 차이점은 무엇입니까?

10 시리즈와 15 시리즈 압출 프로파일의 주요 차이점은 표준 크기와 치수에 있습니다. 15 시리즈 프로파일은 일반적으로 10 시리즈 프로파일보다 크고 견고하며 슬롯 폭이 더 넓습니다. 이는 강도, 호환 가능한 하드웨어, 그리고 전반적인 구조적 용량에 영향을 미칩니다.

프레임용 알루미늄 압출 프로파일을 올바르게 선택하는 방법은 무엇인가요?

하중 요구 사항, 연결 방법 및 적용 목적을 고려하십시오. 각 프로파일의 형상, 치수 및 호환성을 평가하여 프로젝트의 기계적 및 미적 요구 사항에 부합하는지 확인하십시오.

알루미늄 압출 공급업체를 선정하기 전에 무엇을 고려해야 할까요?

다음 사항을 제공하는 공급업체를 선택하십시오:

1. ✅ 사내 금형 설계 및 엔지니어링 지원
2. ✅ 완전 마감 처리 (양극 산화 처리, 분체 도장, CNC 가공)
3. ✅ 인증된 재료 (예:, 6063-T5, 6061-T6밀 테스트 보고서와 함께
4. ✅ 투명한 리드 타임과 신속한 서비스

바로 그것이 저희가 제공하는 것입니다. Linsy.
