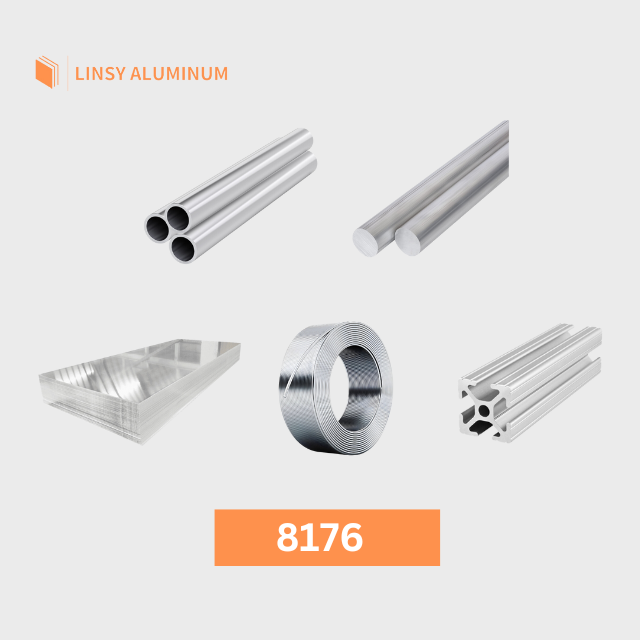

8176 is een zeer zuivere aluminium-ijzer-silicium (Al-Fe-Si) elektrische geleiderlegering die voornamelijk wordt gebruikt voor bovengrondse hoogspanningslijnen, geïsoleerde bouwdraden en magnetische draad waar uitstekende ductiliteit en vervormbaarheid vereist zijn. De lage sterkte en zeer hoge rek maken het ideaal voor het strengelen en trekken tot fijne draad. Linsy levert 8176 als draad, staaf en strip in de uitvoeringen O, H14, H18, H22 en H24, met aangepaste afmetingen op aanvraag en een MTC bij elke bestelling.
Beschikbare formulieren: draad / staaf / strip / coil
Veelvoorkomende temperamenten: O / H14 / H18 / H22 / H24
Ondersteuning bij de verwerking: draadtrekken / strengelen / afvlakken / gloeien
Kwaliteitsdocumenten: Bij elke bestelling een MTC-rapport
8176 (EN AW-8176) is een 8xxx-serie aluminiumlegering waarvan de eigenschappen voornamelijk worden bepaald door het ijzer- en siliciumgehalte. Het is ontwikkeld voor elektrische geleidertoepassingen: de samenstelling is zodanig gebalanceerd dat de getrokken draad zacht, ductiel en gemakkelijk te strengelen is, terwijl deze toch een goede elektrische geleidbaarheid behoudt. 8176 is de gangbare legering voor bouwdraad (bijv. Type THHN/THWN-geleiders in Noord-Amerika) en voor algemene elektrische draad.
| Alloy | Temper | Diameter (mm) | Gewicht / Rol |
|---|---|---|---|
| 8176 draad / staaf | O, H14, H18, H22, H24 | 0,8 – 30 | Min. 50 kg |
| Aangepaste draaddiameters, toleranties (±0,02 mm typisch) en haspelgewichten op aanvraag beschikbaar. | |||
| Alloy | Temper | Dikte (mm) | Breedte (mm) |
|---|---|---|---|
| 8176 strip / coil | O, H22, H24, H18 | 0,2 – 10 | 10 – 1250 |
| Standaard | Benaming |
|---|---|
| AA | 8176 |
| EN AW | EN AW-8176 |
| UNS | A98176 |
| Gemeenschappelijke familie | Al-Fe-Si elektrische geleider |
| Element | Inhoud (%) |
|---|---|
| Si | 0,30 max |
| Fe | 0,50 max |
| Cu | 0,10 max |
| Mn | 0,10 max |
| Mg | 0,05 max |
| Cr | 0,10 max |
| Zn | 0,10 max |
| Ti | 0,10 max |
| Overige (per stuk) | 0,05 max |
| Overige (totaal) | 0,15 max |
| Al | Rest |
| Temper | Treksterkte (MPa) | Opbrengststerkte (MPa) | Rek (%) |
|---|---|---|---|
| O (gegloeid) | 75 – 110 | 25 – 50 | 15 – 30 |
| H18 (typisch) | 130 – 160 | 120 – 150 | 1 – 3 |
| H22 / H24 | 100 – 140 | 70 – 110 | 4 – 12 |
| Waarden zijn typisch en dienen te worden bevestigd aan de hand van het milieucertificaat voor een specifieke bestelling. | |||
O is de zachtste en meest ductiele uitvoering, gebruikt voor fijn trekken en strengelen. H18 is volledig hard getrokken draad voor afgewerkte geleiders waar hoge sterkte en lage rek acceptabel zijn. H22 / H24 bieden een middenweg tussen sterkte en vervormbaarheid voor strip en gevormde geleiders.
De legering laat zich gemakkelijk trekken en strengelen, wat de reden is dat deze de productie van fijne elektrische draad domineert.
Als Al-Fe-Si-kwaliteit biedt 8176 een geleidbaarheid die geschikt is voor stroomverdelingsdraad, terwijl het gemakkelijk te verwerken blijft.
8176 biedt een goede atmosferische corrosiebestendigheid die typisch is voor aluminiumgeleiderlegeringen met een laag kopergehalte.
8176 wordt normaal gesproken geleverd als getrokken draad of strip. Draadtrekken, strengelen, gloeien en afvlakken zijn standaardprocessen. Het oppervlak is over het algemeen zoals getrokken; emailleer- of isolatielagen worden aangebracht door downstream-verwerkers. Lassen is ongebruikelijk voor geleiderdraad; verbindingen worden normaal gesproken gemaakt door te krimpen of te comprimeren.
Elke 8176-bestelling wordt verzonden met een MTC waarin de chemische analyse en mechanische resultaten worden gerapporteerd. Geleidbaarheids- en maatcontroles kunnen op aanvraag worden toegevoegd.
Linsy is een in Shenzhen gevestigde aluminiumleverancier met meer dan 20 jaar ervaring in de series 1000 tot en met 8000. Wij leveren consistente geleiderdraad en -strip met nauwe toleranties, flexibele coilmaten en volledige molldocumentatie ter ondersteuning van elektrische en kabelproducenten.
Voor achtergrondinformatie over aluminium elektrische geleiderlegeringen, zie de onderstaande referenties (extern — verifiëren en vervangen door Linsy-eigen content vóór publicatie):
Nee. 8176 is een Al-Fe-Si-kwaliteit die voornamelijk wordt gebruikt voor bouwdraad, terwijl 1350 de klassieke EC-kwaliteit (elektrische geleider) is en 8030 een Al-Mg-Si AA-8000-serie geleiderlegering is. Bevestig het AA-nummer op het milieucertificaat.
8176 wordt gebruikt waar ductiliteit en strengelgedrag van belang zijn; de exacte geleidbaarheid dient te worden bevestigd aan de hand van het milieucertificaat voor de specifieke uitvoering en maat.
Levertijden variëren over het algemeen van 10 tot 60 dagen, afhankelijk van uitvoering, maat en hoeveelheid. Bevestig dit met uw offerte.
Ja. Bij elke bestelling wordt een MTC (materiaal testcertificaat) meegeleverd; op verzoek kan aanvullende inspectie worden geregeld.
Ja. Diameter, tolerantie en coilgewicht kunnen binnen onze standaardcapaciteit volgens klantspecificaties worden geproduceerd.
