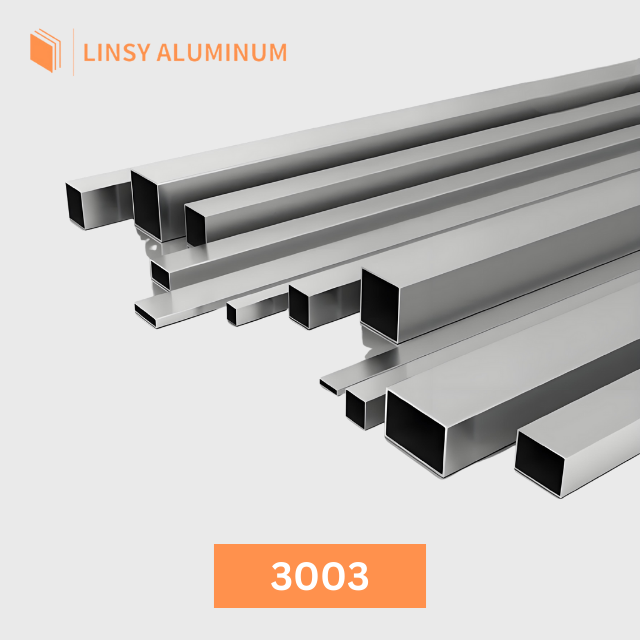

O tubo quadrado de alumínio 3003 oferece excelente soldabilidade, resistência à corrosão e conformabilidade em uma liga não tratável termicamente. Disponível nos temperos O (recozido), H14 (meio duro) e H22 (quarto duro), é adequado para dutos, equipamentos químicos, tanques de armazenamento e estruturas leves onde facilidade de fabricação e longa vida útil são importantes.
Formulários disponíveis: Tubo quadrado (dimensões de seção transversal personalizadas)
Temperamentos comuns: O / H12 / H14 / H16 / H22 / H24
Suporte ao processamento: Corte CNC / dobra / soldagem / anodização / pintura eletrostática
Documentos de qualidade: Relatório MTC em cada pedido
O tubo quadrado de alumínio 3003 é um perfil extrudado oco com seção transversal quadrada, fabricado a partir da liga 3003 — uma liga de alumínio não tratável termicamente, reforçada com manganês. Com aproximadamente 1,0–1,5% de Mn, oferece resistência 10–20% maior que o alumínio comercialmente puro (1100/1060), mantendo excelente resistência à corrosão, soldabilidade e conformabilidade. A forma de tubo quadrado proporciona rigidez uniforme à flexão em ambas as direções, tornando-o adequado para estruturas, invólucros e acabamentos decorativos onde um perfil retangular limpo é preferido.
Em produtos tubulares, o 3003 é comumente fornecido em temperos endurecidos por deformação (H12, H14, H16, H22, H24), bem como no tempero totalmente recozido O. Todos os temperos não são tratáveis termicamente — a resistência é obtida por trabalho a frio, não por endurecimento por precipitação. Isso torna o tubo quadrado 3003 fácil de dobrar, soldar e fabricar, sem preocupação com distorção por tratamento térmico após a soldagem.
O tempero O oferece a menor resistência e a maior ductilidade. É a escolha certa quando dobra severa, alargamento ou expansão são necessários durante a instalação. A resistência à tração varia de 75 a 130 MPa, e o alongamento excede 30%, permitindo operações complexas de conformação sem trincas. Usos típicos incluem acabamentos decorativos, conduítes e dutos que exigem dobra em campo.
H14 é o tempero mais comumente estocado para tubo quadrado 3003. Ele equilibra resistência moderada (tração 115–180 MPa, limite de escoamento ≥ 50 MPa) com ductilidade suficiente para fabricação padrão. O tubo H14 é adequado para estruturas de uso geral, invólucros de equipamentos e móveis onde alguma conformação ainda é necessária, mas maior rigidez é desejada em relação ao tempero O.
O tempero H22 proporciona resistência ligeiramente inferior ao H14, mas retém mais conformabilidade. A resistência à tração situa-se na faixa de 95–155 MPa. É frequentemente especificado quando dobra moderada ou perfilação a frio é necessária após a entrega, mas a peça final ainda precisa suportar cargas leves.
Abaixo está uma seleção representativa de dimensões comuns de seção transversal. Dimensões personalizadas fora desta faixa estão disponíveis sob consulta.
| Lado Externo (mm) | Espessura da parede (mm) | Peso Aproximado (kg/m) | Comprimento Padrão |
|---|---|---|---|
| 10 | 1.0 | 0.10 | 1000–6000 |
| 15 | 1.0 | 0.16 | 1000–6000 |
| 15 | 1.5 | 0.23 | 1000–6000 |
| 20 | 1.0 | 0.21 | 1000–6000 |
| 20 | 1.5 | 0.31 | 1000–6000 |
| 25 | 1.5 | 0.39 | 1000–6000 |
| 25 | 2.0 | 0.51 | 1000–6000 |
| 30 | 1.5 | 0.48 | 1000–6000 |
| 30 | 2.0 | 0.63 | 1000–6000 |
| 40 | 2.0 | 0.86 | 1000–6000 |
| 40 | 3.0 | 1.24 | 1000–6000 |
| 50 | 2.0 | 1.08 | 1000–6000 |
| 50 | 3.0 | 1.57 | 1000–6000 |
| 60 | 2.0 | 1.30 | 1000–6000 |
| 60 | 3.0 | 1.91 | 1000–6000 |
| 80 | 2.5 | 2.20 | 1000–6000 |
| 80 | 3.0 | 2.61 | 1000–6000 |
| 100 | 3.0 | 3.28 | 1000–6000 |
| 100 | 4.0 | 4.27 | 1000–6000 |
Notas: Os pesos são aproximados, calculados com densidade de 2,73 g/cm³. Os comprimentos padrão são de 1–6 m; comprimentos personalizados e combinações de parede/lado fora da tabela acima estão disponíveis com prazos típicos de 10–60 dias.
| Especificação | Detalhes |
|---|---|
| Designação UNS | A93003 |
| Designação EN | EN AW-3003 (AlMn1Cu) |
| Número do Material DIN | 3.0517 |
| Norma Primária | ASTM B221 (Tubos Extrudados de Ligas de Alumínio) |
| Norma Chinesa | GB/T 6893 |
| Norma JIS | H 4080 |
| Série | 3xxx (reforçada com Mn, não tratável termicamente) |
Conforme ASTM B221 / GB/T 3190, a composição da liga 3003 é:
| Elemento | Conteúdo (%) |
|---|---|
| Si | 0,6 máx. |
| Fe | 0,7 máximo |
| Cu | 0,05–0,20 |
| Mn | 1,0–1,5 |
| Mg | 0,05 máx.* |
| Zn | 0,10 máximo |
| Outros: Cada | 0,05 máximo |
| Outros: Total | 0,15 máximo |
| Al | Equilíbrio |
* O limite de Mg se aplica quando o Mn está abaixo de 1,0%; caso contrário, o Mg não é especificado separadamente em algumas referências. Verifique a edição específica da norma que rege seu pedido de compra.
Os valores a seguir representam faixas típicas para tubo de alumínio 3003 conforme ASTM B221. As propriedades reais dependem da espessura da parede e do lote de produção; sempre confirme com o MTC fornecido com seu pedido.
| Temperamento | Resistência à tração (MPa) | Resistência ao escoamento (MPa) | Alongamento (%) |
|---|---|---|---|
| O | 75–130 | ≤ 40 | ≥ 30 |
| H12 | 95–155 | ≥ 35 | ≥ 12 |
| H14 | 115–180 | ≥ 50 | ≥ 8 |
| H16 | 135–200 | ≥ 70 | ≥ 5 |
| H22 | 95–155 | ≥ 30 | ≥ 16 |
| H24 | 115–180 | ≥ 40 | ≥ 10 |
Ponto-chave: Em temperos endurecidos por deformação (H1x), o número após H indica o grau de trabalho a frio: H12 e H22 → quarto duro, H14 e H24 → meio duro, H16 → três quartos duro. Os temperos H2x são endurecidos por deformação e posteriormente parcialmente recozidos, proporcionando resistência similar aos H1x com ductilidade melhorada.
A escolha do tempero correto para seu tubo quadrado 3003 depende das exigências de fabricação e dos requisitos de carga em serviço:
| Temperamento | Melhor para | Formabilidade | Força |
|---|---|---|---|
| O | Dobra severa, alargamento, expansão | Mais alto | Mais baixo |
| H12 / H22 | Conformação moderada com suporte de carga leve | Bom | Baixa–Moderada |
| H14 / H24 | Fabricação geral, estruturas, invólucros | Justo | Moderado |
| H16 | Alta rigidez, conformação pós-fabricação mínima | Baixa | Mais alto |
Para a maioria dos pedidos de tubo quadrado de uso geral, H14 é o tempero padrão estocado pela Linsy. Se seu projeto exigir dobra significativa após a entrega, solicite O ou H22.
A liga 3003 resiste bem à corrosão atmosférica, em água doce e química leve, graças à adição de manganês que estabiliza a camada de óxido de alumínio. É amplamente utilizada em processamento químico, acabamentos em zona de respingo marinho e equipamentos de contato com alimentos onde a resistência à corrosão de longo prazo é importante. Para imersão agressiva em água salgada, considere 5083 ou 5052, que oferecem desempenho superior de grau marinho.
O 3003 é uma das ligas de alumínio mais fáceis de conformar e soldar. No tempero O, pode ser dobrado em raios apertados sem trincas. Todos os temperos podem ser unidos por soldagem TIG e MIG usando fio de adição 4043 ou 5356. Como o 3003 não é tratável termicamente, as zonas de solda não perdem resistência por dissolução de precipitação — a única redução de resistência é o recozimento local na zona afetada pelo calor, que pode ser mitigado usando metal base endurecido por deformação longe da solda.
Com o Mn proporcionando aproximadamente 20% de ganho de resistência em relação ao alumínio puro, o tubo quadrado 3003 é adequado para cargas estruturais leves, estruturas de equipamentos e aplicações decorativas. Não é indicado para suportar cargas pesadas. Se o seu projeto exigir maior resistência estrutural (tensão de tração ≥ 240 MPa), 6061-T6 ou 6063-T5 são alternativas mais adequadas dentro da série 6xxx.
O tubo quadrado 3003 é simples de processar:
Para tubo quadrado cortado ou dobrado com precisão, forneça desenhos com tolerâncias. A Linsy pode cortar em CNC no comprimento com ±1 mm e dobrar conforme raios especificados, sob solicitação.
Cada pedido de tubo quadrado de alumínio 3003 da Linsy é acompanhado por:
A Linsy opera sob sistemas certificados ISO 9001 (gestão da qualidade), ISO 14001 (ambiental) e ISO 45001 (saúde e segurança ocupacional). Os relatórios de teste SGS são documentos de verificação de terceiros, não certificações da empresa.
A Linsy Aluminum é uma fábrica sediada em Shenzhen com mais de 20 anos de experiência no fornecimento de produtos de alumínio das séries 1000–8000, incluindo tubos, barras, chapas, bobinas, fios e perfis. Especificamente para tubo quadrado 3003:
Se você precisa de alguns comprimentos para um protótipo ou de uma linha de produção para um projeto OEM, a Linsy pode atender ao tamanho do seu pedido e ao cronograma de entrega.
Para maior aprofundamento técnico sobre a liga 3003 e comparações com alternativas:
As dimensões padrão do lado externo variam de 10 mm a 100 mm, com espessura de parede de 0,8 mm a 5 mm. Tamanhos de seção transversal personalizados fora dessa faixa podem ser produzidos com prazos típicos de 10–60 dias.
Sim. O 3003 possui excelente soldabilidade pelos métodos TIG ou MIG. Os fios de adição recomendados são ER4043 (para soldagem geral) ou ER5356 (quando é necessária maior resistência da solda). Como o 3003 não é tratável termicamente, não há perda de resistência por dissolução de precipitação na zona de solda.
O 3003 oferece boa resistência à corrosão em água doce e atmosferas levemente corrosivas. Para imersão total em água salgada ou serviço em zona de respingos, as ligas 5083 ou 5052 são mais adequadas devido ao seu maior teor de magnésio e desempenho de grau marítimo.
O H14 é encruado até a condição de meia dureza diretamente por deformação a frio. O H24 é encruado e depois parcialmente recozido. Ambos atingem resistência à tração semelhante (~115–180 MPa), mas o H24 retém ligeiramente mais ductilidade (alongamento ≥ 10% vs ≥ 8%) porque o recozimento parcial alivia as tensões internas sem reverter totalmente ao tempero O.
Conforme ASTM B221, as tolerâncias típicas para tubo de alumínio extrudado são: lado externo ±0,25 mm (para tamanhos ≤ 50 mm) e espessura de parede ±10% do valor nominal. A tolerância de retilineidade é tipicamente de 1,5 mm por 3 m de comprimento. Tolerâncias mais apertadas podem ser negociadas para pedidos personalizados.
A Linsy oferece suporte a MOQs baixos para pedidos de teste. Para tamanhos e temperos padrão em estoque, os MOQs são tipicamente de algumas centenas de quilos. Para especificações totalmente personalizadas, os MOQs podem ser maiores — entre em contato com nossa equipe para sua necessidade específica.
Tamanhos padrão em estoque disponível: 7–15 dias úteis (doméstico) ou 15–30 dias úteis (internacional). Especificações personalizadas: prazo de entrega típico de 10–60 dias, dependendo do tamanho, tempero e quantidade.
Cada pedido inclui um Certificado de Teste de Laminação (MTC) que confirma composição química, propriedades mecânicas e tempero. Relatórios de teste de terceiros SGS estão disponíveis sob solicitação para compradores que necessitam de verificação independente.
Sim. A Linsy oferece corte em CNC no comprimento (tolerância de ±1 mm), dobra conforme raios especificados e acabamento de superfície (anodização, pintura eletrostática, polimento). Forneça seus desenhos ou especificações e nossa equipe de engenharia confirmará a viabilidade e o prazo de entrega.
