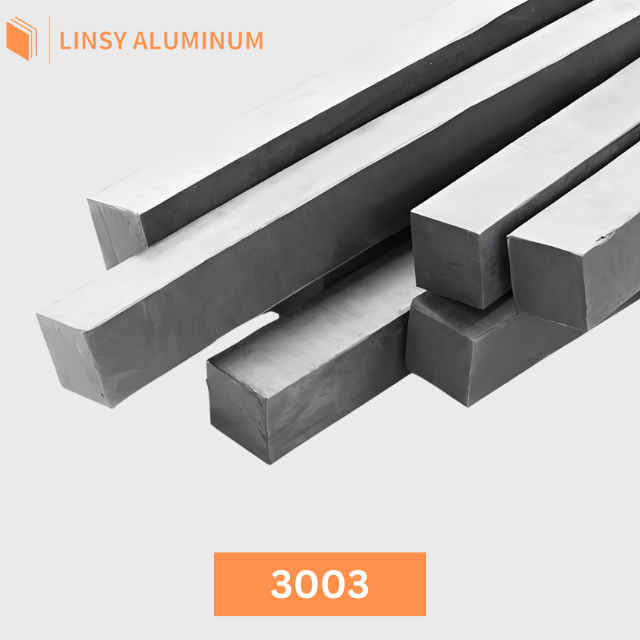

La barra cuadrada de aluminio 3003 es una barra de aleación de Al-Mn no tratable térmicamente con sección transversal cuadrada, ampliamente utilizada en estructuras, piezas en bruto para mecanizado, molduras decorativas, soportes para equipos químicos y fabricación en general. Ofrece una excelente resistencia a la corrosión, buena conformabilidad y soldabilidad, y una resistencia moderada —aproximadamente un 20% más resistente que el aluminio 1100—. Linsy suministra barras cuadradas de 3003 en los estados de temple O, H14, H22, H112 y F, con dimensiones laterales a medida, servicio de corte a medida, opciones de acabado superficial e informes MTC incluidos en cada pedido.
Formularios disponibles: barra cuadrada / barra rectangular
Temperamentos habituales: O / H14 / H22 / H112 / F
Asistencia técnica: corte a medida / mecanizado CNC / soldadura TIG y MIG / anodizado / cepillado / pulido
Documentos de calidad: Informe MTC con cada pedido; ensayos de SGS bajo petición
La barra cuadrada de aluminio 3003 es una barra de sección transversal cuadrada, fabricada con la aleación 3003 de Al-Mn (aluminio-manganeso). Al tratarse de una aleación forjada no sometible a tratamiento térmico, la 3003 obtiene su resistencia del trabajo en frío, en lugar del endurecimiento por precipitación. La barra cuadrada se fabrica normalmente mediante extrusión (en estado H112 o F) o se obtiene cortando chapas o placas endurecidas por deformación (en estado H14, H22 u O).
Con un contenido de manganeso de entre 1,0 y 1,51 TP3T como principal elemento de aleación, el 3003 ofrece una resistencia aproximadamente un 201 TP3T superior a la del aluminio 1100 comercialmente puro, al tiempo que conserva una excelente resistencia a la corrosión, conformabilidad y soldabilidad. La barra cuadrada se utiliza ampliamente en estructuras de armazón, piezas en bruto para mecanizado, aplicaciones decorativas, soportes para depósitos y fabricación en general, donde se requiere una sección transversal cuadrada para facilitar la sujeción, el montaje o por motivos estéticos.
Los tratamientos térmicos habituales para la barra cuadrada 3003 incluyen O (totalmente recocido, máxima conformabilidad), H14 (semiduro, con un buen equilibrio entre resistencia y maleabilidad), y H22 (endurecido por deformación y posteriormente recocido parcialmente; resistencia estable con buena conformabilidad). Linsy suministra barras cuadradas de 3003 en estos estados de endurecimiento, con dimensiones laterales a medida, corte a medida, acabado superficial y certificados MTC disponibles para cada pedido.
Linsy suministra barras cuadradas de aluminio 3003 en medidas estándar y a medida. Se ofrecen dimensiones tanto métricas como imperiales. En el momento de realizar el pedido, se pueden especificar cortes a medida, el acabado de los bordes (biselados o redondeados) y el acabado superficial (acabado de fábrica, anodizado o cepillado).
| Lateral (mm) | Longitud (mm) | kg/m (aprox.) | Temperamentos comunes |
|---|---|---|---|
| 5 – 12 | 1000 – 4000 | 0.07 – 0.39 | O, H14, H22 |
| 12 – 25 | 1000 – 5000 | 0.39 – 1.69 | O, H14, H112 |
| 25 – 50 | 1000 – 6000 | 1.69 – 6.75 | O, H22, H112, F |
| 50 – 60 | 1000 – 6000 | 6.75 – 9.72 | H112, F |
Nota: Las dimensiones laterales y la longitud se pueden personalizar según su plano o especificaciones. Se ofrecen tamaños no estándar y tolerancias más estrictas previa solicitud. Póngase en contacto con nosotros indicando las dimensiones que necesite para recibir un presupuesto rápido.
La barra cuadrada de aluminio 3003 se suministra de acuerdo con las principales normas internacionales. Si su proyecto requiere una norma o un certificado específico, indíquelo al solicitar un presupuesto.
| Estándar | Denominación |
|---|---|
| AA (Asociación del Aluminio) | 3003 |
| UNS | A93003 |
| EN / DIN | EN AW-3003 / AlMn1Cu |
| ISO | AlMn1Cu |
| JIS H 4000 | A3003 |
| GB/T 3190 | 3003 |
| ASTM B211 | 3003: barras, varillas y alambre |
| ASTM B221 | 3003: barras extruidas, varillas, alambre y perfiles |
Los siguientes límites de composición química se aplican al aluminio 3003 según las normas ASTM B211 y EN 573-3. Todos los valores se expresan en porcentaje en peso (%).
| Elemento | Mín. % | Máx. % |
|---|---|---|
| Silicio (Si) | — | 0.6 |
| Hierro (Fe) | — | 0.7 |
| Cobre (Cu) | 0.05 | 0.20 |
| Manganeso (Mn) | 1.0 | 1.5 |
| Magnesio (Mg) | — | 0.05 |
| Cromo (Cr) | — | 0.05 |
| Zinc (Zn) | — | 0.10 |
| Titanio (Ti) | — | 0.05 |
| Otros Cada uno | — | 0.05 |
| Otros Total | — | 0.15 |
| Aluminio (Al) | — | Saldo |
Las propiedades mecánicas de la barra cuadrada 3003 dependen del estado de temple y de la forma del producto (extruida o fabricada a partir de chapa). Los valores que figuran a continuación son los habituales para las barras en rollo. Solicite siempre un informe MTC para conocer los valores certificados de su lote específico.
| Propiedad | Valor típico |
|---|---|
| Resistencia a la tracción (MPa) | 95 – 130 |
| Límite elástico (MPa) | ≥ 35 |
| Alargamiento (%) | ≥ 25 |
| Dureza (Brinell) | ~ 28 |
| Propiedad | Valor típico |
|---|---|
| Resistencia a la tracción (MPa) | 140 – 180 |
| Límite elástico (MPa) | ≥ 115 |
| Alargamiento (%) | ≥ 5 |
| Dureza (Brinell) | ~ 40 |
| Propiedad | Valor típico |
|---|---|
| Resistencia a la tracción (MPa) | 95 – 145 |
| Límite elástico (MPa) | ≥ 35 |
| Alargamiento (%) | ≥ 18 |
Selecciona el temple adecuado para tu aplicación con barras cuadradas en función de la resistencia, la conformabilidad y la estabilidad tras el mecanizado que se requieran.
| Temple | Descripción | Ventaja principal | Cuándo utilizarlo para barras cuadradas |
|---|---|---|---|
| O | Recocido — totalmente blando | Máxima conformabilidad y ductilidad | Conformado profundo, curvado con radios reducidos o en los casos en que la barra cuadrada vaya a someterse a un proceso intensivo de soldadura o mecanizado con control de virutas |
| H14 | Endurecido por deformación, semiduro | Buen equilibrio entre resistencia y maleabilidad | Fabricación general, soportes y elementos estructurales que requieren una resistencia moderada y que pueden doblarse hasta radios moderados |
| H22 | Endurecido por deformación y posteriormente recocido parcialmente | Resistencia estable y buena conformabilidad | Barra cuadrada que se conformará tras la entrega; ofrece una mayor estabilidad a largo plazo que la H14 |
| H112 | Tal y como se ha extruido | Sin control especial del endurecimiento por deformación — económico | Barra cuadrada estructural en la que el acabado superficial y la uniformidad de las propiedades mecánicas son menos importantes |
El aluminio 3003 ofrece una excelente resistencia a la corrosión atmosférica, incluso en entornos marinos e industriales. La adición de manganeso inhibe la corrosión intergranular, lo que hace que la barra cuadrada de 3003 sea adecuada para aplicaciones estructurales al aire libre, almacenamiento de productos químicos y piezas marinas no críticas. Ofrece un buen comportamiento en contacto con agua dulce, productos químicos suaves y productos alimenticios sin necesidad de un recubrimiento protector.
La barra cuadrada 3003 en los estados de temple O, H14 o H22 puede doblarse en frío, taladrarse, roscarse y mecanizarse con herramientas estándar. Se considera altamente soldable mediante soldadura TIG (GTAW), MIG (GMAW) y soldadura por resistencia. Se recomienda utilizar metal de aportación 4043 o 1100. Tenga en cuenta que la soldadura recoce la zona afectada por el calor en los estados de endurecimiento por deformación, lo que reduce la resistencia local; considere la posibilidad de utilizar barras en estado O si se prevé realizar trabajos de soldadura extensos.
El 3003 presenta una mecanizabilidad aceptable; es más blando que las aleaciones tratables térmicamente, como el 6061 o el 2011. Utilice herramientas afiladas, ángulos de inclinación positivos y velocidades de corte adecuadas para evitar la acumulación de virutas en el filo. El temple O se mecaniza con mayor facilidad que el H14; se recomienda el uso de rompevirutas para cortes continuos. En el caso de las barras cuadradas utilizadas como pieza en bruto para el mecanizado, se puede especificar un rectificado sin centros o de Blanchard para obtener superficies con tolerancias más ajustadas.
| Industria | Aplicaciones | Por qué se utiliza la barra cuadrada 3003 |
|---|---|---|
| Procesado químico | Soportes para depósitos, soportes para tuberías, estructuras para pasarelas | Resistencia a la corrosión, soldabilidad, resistencia moderada |
| Climatización y conductos | Estructuras para conductos, soportes para equipos, barras de montaje | Conformabilidad, resistencia a la corrosión, facilidad de mecanizado |
| Fabricación general | Mecanizado de piezas en bruto, separadores, dispositivos de sujeción y soportes | Sección transversal cuadrada para facilitar la sujeción y el posicionamiento, y con una buena relación calidad-precio |
| Decoración y arquitectura | Molduras, componentes para barandillas, expositores, componentes para muebles | Bordes rectos y limpios, buena aceptación del acabado superficial, capacidad de conformado |
| Almacenamiento y transporte | Barras de sujeción de carga, soportes para portaequipajes, embellecedores para remolques | Soldabilidad, resistencia a la corrosión, rentabilidad |
| Equipos para la industria alimentaria y de bebidas | Estructuras resistentes al lavado, soportes para equipos, guías para cintas transportadoras | Apto para uso alimentario, resistente a la corrosión, fácil de limpiar |
Linsy puede suministrar barras cuadradas de 3003 con opciones de procesamiento y acabado aplicadas antes de la entrega:
Linsy proporciona la siguiente documentación de calidad con cada pedido de barras cuadradas 3003:
Todas las instalaciones de Linsy cuentan con la certificación de ISO 9001, ISO 14001 e ISO 45001. Los certificados de ensayo de fábrica hacen referencia a la norma ASTM o EN aplicable utilizada en la producción.
